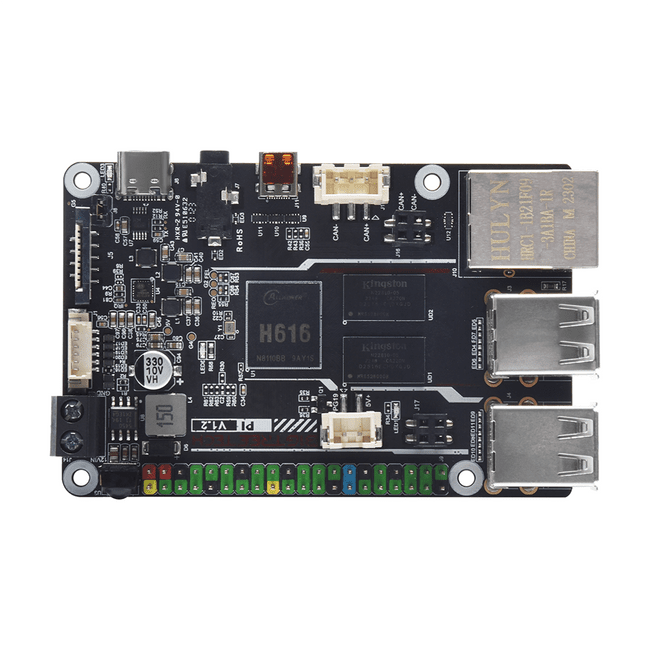

BIGTREETECH BTT Pi V1.2

BIGTREETECH BTT Pi V1.2 – Kompaktowy host dla Klippera

BTT Pi V1.2 to otwartoźródłowy komputer jednopłytkowy, który firma BIGTREETECH opracowała specjalnie do drukarek 3D z oprogramowaniem Klipper. Pełni rolę komputera hosta obok płyty głównej, rozwiązując typowy problem konieczności zorganizowania osobnego minikomputera i okablowania na potrzeby Klippera. Jest przeznaczony dla użytkowników, którzy chcą przejść z Marlina na Klippera lub zbudować bardziej kompaktową istniejącą konfigurację Klippera.

Najważniejsze zalety:

• Przeznaczenie do Klippera: Producent wyraźnie zaprojektował go do pracy z Klipperem – to nie jest komputer hobbystyczny używany do innego celu.
• Wbudowana magistrala CAN: Umożliwia podłączenie głowic narzędziowych CAN bez konieczności umieszczania w obudowie dodatkowej płytki adaptera.
• ADXL345 przez SPI: Akcelerometr do Input Shaping można podłączyć bezpośrednio, zamiast korzystać z pośrednictwa USB.
• Podwójna łączność sieciowa: Fast Ethernet i WLAN o przepustowości 100 Mb/s są dostępne równocześnie – interfejs internetowy jest dostępny także tam, gdzie nie ma kabla.
• Zasilanie przez zacisk śrubowy: Zasilanie jest doprowadzane bezpośrednio z zasilacza drukarki, więc osobny zasilacz USB nie jest potrzebny.

Moc obliczeniowa i pamięć

Komputer jednopłytkowy korzysta z platformy 64-bitowej i 1 GB pamięci operacyjnej DDR3L. Parametry te są dostosowane do ciągłej pracy hosta Klippera wraz z interfejsem internetowym, a nie do zastosowań biurowych.

Złącza i możliwości rozbudowy

Do dyspozycji są 40-pinowe złącze GPIO, wyjście HDMI oraz USB 2.0. Umożliwia to podłączenie wyświetlacza, kamery lub własnych rozszerzeń; otwarta platforma pozwala na modyfikacje zarówno po stronie oprogramowania, jak i sprzętu.

Często zadawane pytania (FAQ)

Czy mogę używać BTT Pi zamiast Raspberry Pi do Klippera?

Tak, jest to jego docelowe zastosowanie: BTT Pi V1.2 został zaprojektowany jako host systemu Klipper i oferuje typowe dla tego zastosowania interfejsy: 40-pinowe GPIO, HDMI, USB 2.0 oraz Ethernet.

Jak zasila się płytkę?

Zasilanie odbywa się przez zaciski śrubowe. Należy więc zaplanować odpowiedni przewód od zasilacza, zamiast podłączać zasilacz wtyczkowy.

Czy do Input Shaping potrzebuję dodatkowego sprzętu?

Płytka udostępnia interfejs SPI dla ADXL345. Sam akcelerometr jest osobnym elementem i musi być dostępny oddzielnie.

Ile waży płytka?

Waga przesyłki wynosi około 100 g – dzięki temu płytkę można bez problemu umieścić w komorze elektroniki lub drukowanym uchwycie.
