Jednopłytkowy komputer BigTreeTech CB1 V2.2

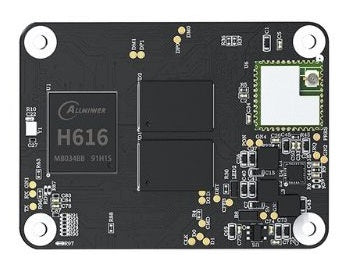

BigTreeTech CB1 V2.2 Single Board – moduł obliczeniowy Klipper w formacie CM4

CB1 V2.2 to moduł obliczeniowy opracowany jako alternatywa dla Raspberry Pi Compute Module 4. W konfiguracjach Klipper odpowiada za obliczenia i można go bezpośrednio podłączyć do płyt bazowych zgodnych z CM4 oraz płyt głównych z serii BigTreeTech Manta. Rozwiązuje to typowy problem konieczności zdobycia trudno dostępnego komputera jednopłytkowego wraz z okablowaniem na potrzeby modernizacji drukarki do Klippera.

W skrócie – Twoje korzyści:

• Format CM4: Taki sam zestaw złączy BTB i takie same wymiary jak Raspberry Pi CM4 – pasuje do istniejących płyt bazowych bez konieczności stosowania adapterów.
• Rdzenie czterordzeniowe 1,5 GHz: Allwinner H616 (Cortex-A53) zapewnia wystarczającą rezerwę mocy do jednoczesnej obsługi Klippera, interfejsu internetowego i transmisji obrazu z kamery.
• Przewodowo lub przez Wi-Fi: Na pokładzie znajdują się Ethernet 100 Mb/s oraz Wi-Fi 2,4 GHz (802.11 b/g/n) – drukarka może łączyć się z siecią także tam, gdzie nie ma dostępnego przewodu.
• Baza gotowa do pracy z Klipperem: Obsługa systemu Linux/Debian oraz dostosowanie do płyt Manta (M4P, M5P, M8P) i adaptera BTT Pi4B (według informacji producenta).
• Kompaktowy i lekki: 40 × 55 mm przy masie 35 g – pasuje także do niewielkich komór elektroniki.

Moc obliczeniowa i pamięć RAM

Oprócz czterordzeniowego procesora moduł wyposażono w układ GPU Mali-G31-MP2 z obsługą OpenGL 3.2 oraz 1 GB pamięci DDR3L-SDRAM. W razie potrzeby przez HDMI 2.0A można podłączyć wyświetlacz o rozdzielczości do 4K.

Zasilanie i złącza

Zasilanie odbywa się napięciem 5 V ±5% przy natężeniu 2 A; wewnętrznie dostępne są również napięcia 3,3 V i 1,8 V o natężeniu 100 mA każde. Do urządzeń peryferyjnych, takich jak kamera lub pamięć USB, służy USB 2.0, a połączenie z płytą bazową realizowane jest przez złącze BTB.

Najczęściej zadawane pytania (FAQ)

Czy mogę używać CB1 bezpośrednio zamiast Raspberry Pi CM4?

Moduł korzysta z takiego samego zestawu złączy BTB i ma takie same wymiary jak CM4, dlatego jest przeznaczony do płyt bazowych zgodnych z CM4, między innymi płyt głównych Manta firmy BigTreeTech. W przypadku płyt innych producentów należy wcześniej sprawdzić, czy producent zapewnia obsługę oprogramowania.

Czy 1 GB pamięci RAM wystarczy do Klippera?

Pamięć jest wystarczająca do obsługi Klippera wraz z interfejsem internetowym; moduł został dostosowany do pracy z systemem Linux/Debian i Klipperem. Jeśli planujesz jednocześnie uruchamiać wiele dodatkowych usług, weź pod uwagę ograniczoną ilość pamięci RAM.

Co jest potrzebne dodatkowo do uruchomienia?

CB1 to moduł obliczeniowy bez własnej płytki złączy i wymaga odpowiedniej płyty bazowej – na przykład płyty głównej Manta (M4P, M5P, M8P) lub adaptera BTT Pi4B – a także zasilania 5 V o natężeniu 2 A.
