BIGTREETECH Kraken – płyta główna z 8 osiami

BIGTREETECH Kraken – 8 osi bez zabawy ze sterownikami

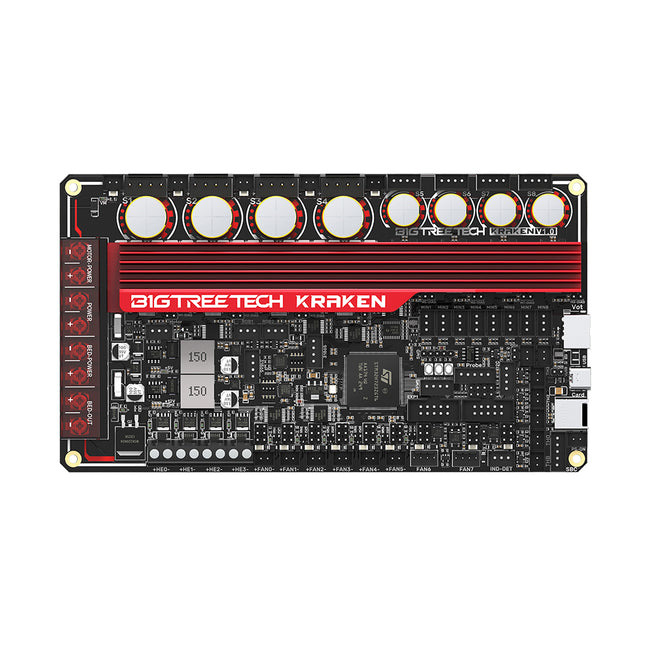

Kraken V1.0 to 32-bitowa płyta główna firmy BIGTREETECH (Shenzhen Biqu Technology), zaprojektowana specjalnie z myślą o dużych drukarkach 3D. Osiem sterowników silników krokowych jest już na stałe zamontowanych, dzięki czemu nie są potrzebne osobne moduły sterowników ani ich okablowanie – wyraźnie zmniejsza to nakład pracy przy elektronice. Płytę przeznaczono dla użytkowników budujących lub modernizujących drukarki wielkoformatowe albo konfiguracje z dwoma ekstruderami.

Najważniejsze zalety:

• 8 zintegrowanych sterowników: Osiem układów TMC2160 jest na stałe przylutowanych – bez podłączania, regulacji Vref i ryzyka awarii modułów sterowników.
• Szeroki zakres napięcia: Zakres napięcia sterowników od 24 V do 60 V pozwala, według producenta, stosować wyższe napięcia silników, co jest przydatne przy dużych osiach i długich drogach przesuwu.
• Dwie głowice drukujące: Dedykowane porty i dwa interfejsy CAN umożliwiają równoległą pracę dwóch głowic drukujących lub dwóch płyt EBB.
• Precyzyjny pomiar temperatury: Dwa kanały MAX31865 oraz obsługa czujników PT100/PT1000 umożliwiają dokładniejszy pomiar temperatury niż w przypadku klasycznych termistorów.
• Zabezpieczona elektronika: Układ ochronny E-Fuse zabezpiecza płytę przed typowymi awariami elektrycznymi.

Procesor H723 do konfiguracji z dwiema głowicami

Sercem urządzenia jest układ H723, który według producenta zapewnia wystarczający zapas mocy do jednoczesnej obsługi dwóch głowic drukujących. Dwa złącza CAN pozwalają ograniczyć liczbę przewodów prowadzonych do głowicy narzędziowej.

Połączenie z SBC i konfiguracjami Klipper

Dedykowane złącze zasilania umożliwia bezpośrednie podłączenie komputera jednopłytkowego, takiego jak BTT PI lub Raspberry Pi. Dzięki temu płytę można zintegrować z typowymi środowiskami sterowania opartymi na hoście, bez konieczności stosowania osobnego zasilania dla SBC.

Najczęściej zadawane pytania (FAQ)

Czy muszę kupić sterowniki silników krokowych osobno?

Nie. Osiem sterowników TMC2160 jest już na stałe zamontowanych na płycie, więc nie są potrzebne wymienne moduły sterowników.

Czy mogę zasilać płytę napięciem 24 V?

Tak, podany zakres napięcia sterowników wynosi od 24 V do 60 V. Przed użyciem wyższego napięcia należy sprawdzić, czy zasilacz i silniki mogą je efektywnie wykorzystać.

Jakie czujniki temperatury są obsługiwane?

Oprócz standardowych czujników płyta obsługuje dwa kanały MAX31865 oraz rezystancyjne czujniki PT100 i PT1000.

Ile waży płyta?

Waga przesyłki wynosi około 526 g.
