BIGTREETECH SKR Mini E3 V2.0
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für Ender-3 Besitzer, die vom lauten Serienboard weg wollen und später BLTouch oder Filamentsensor nachrüsten möchten.
- Vor dem Kauf den eigenen Displaytyp prüfen: LCD12864 und TFT brauchen unterschiedliche Firmware, die per SD-Karte selbst geflasht werden muss.
- Sensorless Homing und externe Endschalter schließen sich gegenseitig aus – wer beides erwartet, muss sich für eine Variante entscheiden.
Persönliche Beratung von echten Machern aus Tuttlingen.
BIGTREETECH SKR Mini E3 V2.0 – cicha modernizacja Endera-3 bez kombinowania

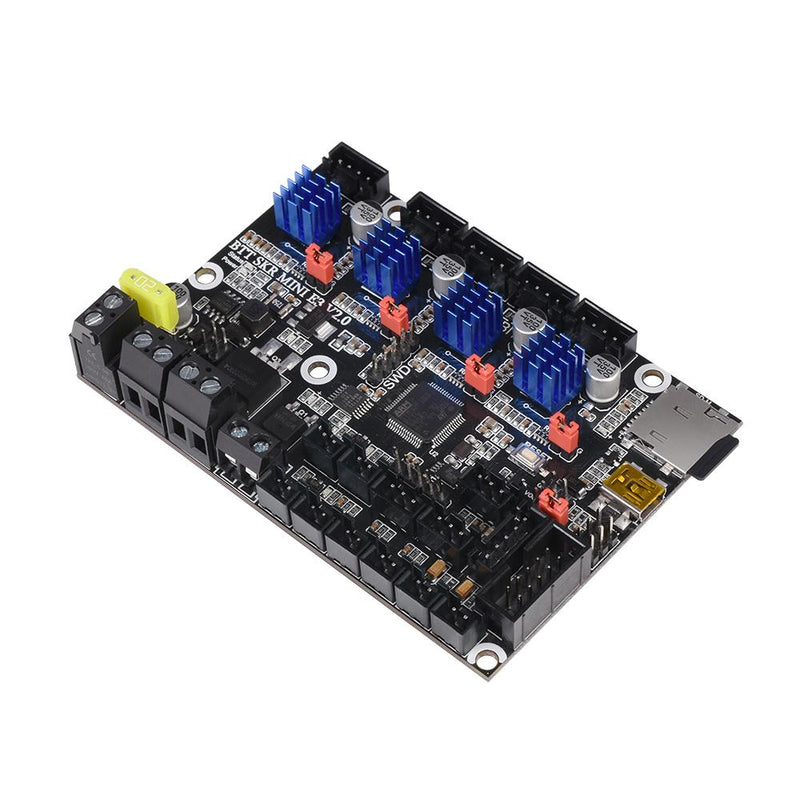

SKR Mini E3 V2.0 to 32-bitowa płyta główna zaprojektowana jako bezpośredni zamiennik oryginalnej płyty Endera-3. Sterowniki silników krokowych TMC2209 są już na stałe zintegrowane i podłączone w trybie UART — dzięki temu nie trzeba kupować osobnych sterowników, a typowy hałas generowany przez standardową płytę zostaje znacznie ograniczony. Dodatkowe złącza ułatwiają późniejszą rozbudowę.
W skrócie — Twoje korzyści:
- Bezpośredni zamiennik: Płyta została zaprojektowana w formacie Endera-3, więc nie trzeba modyfikować obudowy ani ponownie okablowywać całej drukarki.
- TMC2209 w trybie UART: Sterowniki są przylutowane i obsługiwane za pomocą firmware’u — bez potencjometrów i bez konieczności instalowania dodatkowych modułów sterowników.
- Złącza do rozbudowy: Można bezpośrednio podłączyć BLTouch, czujnik filamentu, BTT UPS 24V i BTT Relay.
- Równoległy Dual-Z: Równoległe złącze Dual-Z oraz dwa porty wentylatorów CNC ułatwiają rozbudowę mechaniki.
- Wejście 12–24 V: Płyta działa zarówno w konfiguracji 12 V, jak i 24 V, a tranzystor MOSFET grzałki stołu jest odpowiednio przystosowany.
32-bitowa moc obliczeniowa zamiast standardowej płyty 8-bitowej
Jako MCU zastosowano STM32F103RCT6, a za zasilanie odpowiada przetwornica MP1584EN. Płytka ma konstrukcję czterowarstwową, co według producenta poprawia odprowadzanie ciepła.
Sensorless Homing za pomocą zworki
Za pomocą zworek można aktywować funkcję Sensorless Homing — w takim przypadku nie można jednak równolegle korzystać z zewnętrznych wyłączników krańcowych. Jeśli chcesz zachować mechaniczne wyłączniki krańcowe, pozostaw zworki w pozycji fabrycznej.
Często zadawane pytania (FAQ)
Czy mogę nadal korzystać z posiadanego wyświetlacza?
Obsługiwane są wyświetlacze Ender-3 LCD12864 oraz wyświetlacze TFT 2,4" i 3,5". Przed zamówieniem sprawdź, jaki typ wyświetlacza znajduje się w Twojej drukarce.
Czy muszę samodzielnie wgrać firmware?
Tak. Odpowiedni firmware wgrywa się za pomocą karty SD, dobierając go do typu wyświetlacza i konfiguracji drukarki. Montaż należy zawsze przeprowadzać przy odłączonym zasilaniu.
Czy potrzebuję dodatkowych sterowników silników krokowych?
Nie. Sterowniki TMC2209 są już zintegrowane z płytą i konfigurowane przez UART, więc osobne moduły sterowników nie są potrzebne.
Jak podłączyć płytę do komputera?
Za pomocą złącza Mini-USB-B na płytce.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 100 g |
|---|
