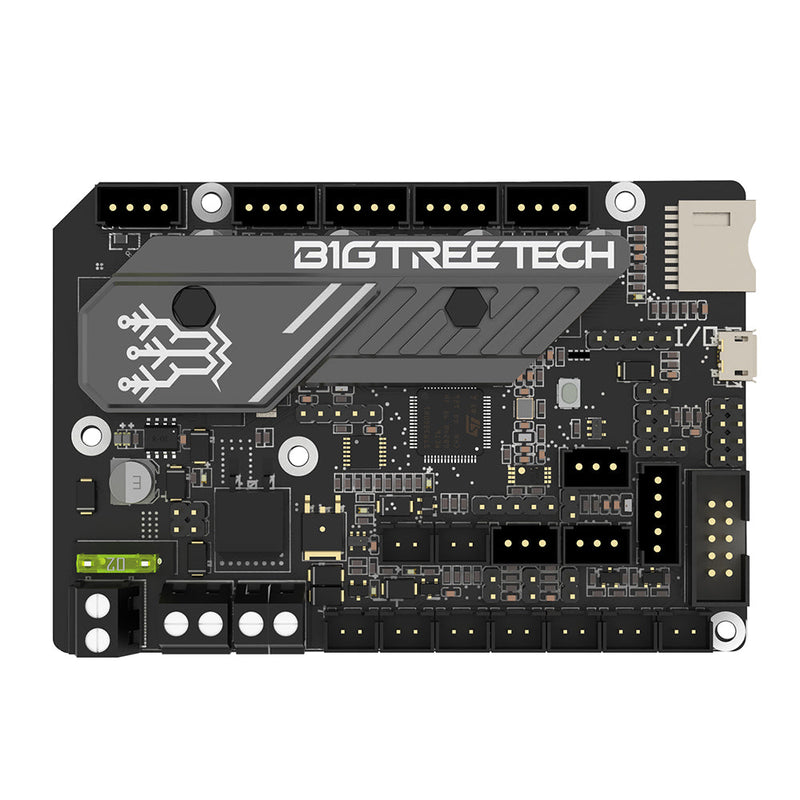

BigTreeTech SKR MINI E3 V3.0

BigTreeTech SKR MINI E3 V3.0 – cichszy druk dzięki wymianie płyty

SKR MINI E3 V3.0 to 32-bitowa cicha płyta główna, zaprojektowana jako bezpośredni zamiennik oryginalnej 8-bitowej płyty w wielu drukarkach Creality. Jest przeznaczona dla użytkowników modeli Ender-3, Ender-5 i CR-10S, którzy chcą pozbyć się uciążliwych odgłosów silników krokowych, a jednocześnie zyskać złącza do modernizacji, takich jak BLTouch lub CR-Touch. Format i rozkład przewodów są dostosowane do tej serii, dzięki czemu modernizacja nie wymaga przebudowy obudowy.

Najważniejsze zalety:

• Cicha obsługa silników krokowych: Ciche sterowniki z obsługą UART wyraźnie zmniejszają hałas podczas pracy – drukarka staje się znośna nawet w pomieszczeniach mieszkalnych.
• Modernizacja typu drop-in: Płyta została zaprojektowana z myślą o okablowaniu i konstrukcji serii Creality; według producenta jest bezproblemowym bezpośrednim zamiennikiem oryginalnej płyty.
• Gotowość do automatycznego poziomowania stołu: Dedykowane porty dla BLTouch lub CR-Touch eliminują potrzebę stosowania przejściówek i lutowania.
• Sensorless Homing: Przy prawidłowej konfiguracji można zrezygnować z wyłączników krańcowych osi X i Y – mniej przewodów w obszarze roboczym.
• Nowoczesne interfejsy: USB Micro B i microSD do aktualizacji firmware’u oraz uruchamiania wydruków, a także kilka wyjść wentylatorów z regulacją.

Szersza kompatybilność z drukarkami niż w poprzedniej wersji

W przeciwieństwie do SKR MINI E3 V2.0 wersja V3.0 została rozszerzona sprzętowo i według specyfikacji jest kompatybilna nie tylko z Enderem 3, lecz także z modelami Ender 5, Ender 5 Pro oraz CR-10S/S4/S5.

Zmodernizowany sprzęt w szczegółach

Zastosowano aktualny mikrokontroler z serii G0, a radiator jest większy niż w poprzedniku. Wyjście SPI można przełączać między +3,3 V a +5 V, co ułatwia elastyczne podłączanie zewnętrznych czujników. Płyta waży 181 g.

Często zadawane pytania (FAQ)

Czy mogę nadal używać oryginalnego wyświetlacza Creality?

Pasuje tylko LCD12864 z modelu Ender 3. Inne oryginalne wyświetlacze z serii Ender i CR nie są według producenta kompatybilne – można natomiast podłączyć dotykowe ekrany BTT-TFT o przekątnej 2,4 lub 3,5 cala.

Czy przed montażem muszę wgrać firmware?

Odpowiedni firmware dla wersji V3.0 udostępnia BigTreeTech w oficjalnym repozytorium GitHub; instalację wykonuje się za pomocą karty microSD lub USB.

Czy Sensorless Homing działa automatycznie?

Nie. Funkcja jest obsługiwana dla osi X i Y, ale wymaga prawidłowej konfiguracji firmware’u.
