BIQU 3D BigTreeTech Manta M4P V2.2
Experten-Check Ehrliche Einschätzung aus unserem Team
- Gute Wahl für kompakte Umbauten wie Voron V0 oder Ender-3, wenn ein CM4/CB1 direkt aufgesteckt werden soll.
- CM4 bzw. CB1 sind nicht enthalten und müssen passend zum Setup separat beschafft werden.
- Vier Achsen (X, Y, Dual-Z, E0) genügen für Single-Extruder-Aufbauten; für mehrere Extruder ist das Board nicht ausgelegt.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8548S EAN 6973828110203
BigTreeTech Manta M4P V2.2 – Płyta Klipper gotowa na CM4

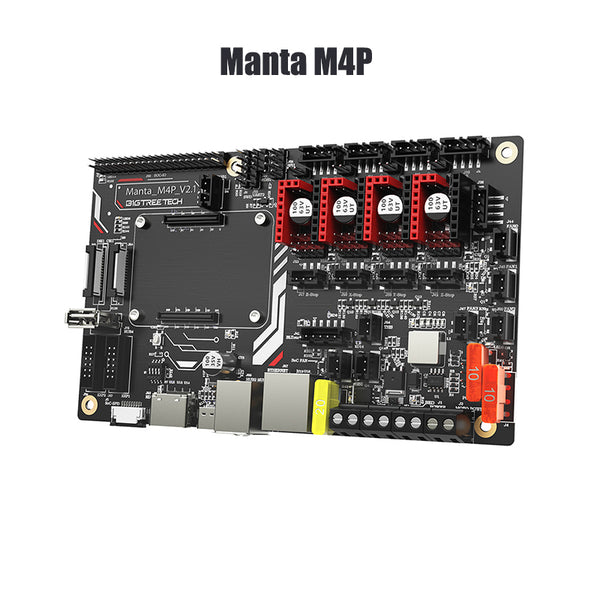

Manta M4P V2.2 to kompaktowa 32-bitowa płyta główna z czterema osiami (X, Y, Dual-Z, E0), która za pomocą złącza BTB bezpośrednio obsługuje Raspberry Pi CM4 lub BTT CB1. Jest przeznaczona do modernizacji małych i średnich drukarek, takich jak Voron V0 czy Ender-3, gdzie wymagane jest schludne, jednokartowe rozwiązanie bez luźnych kabli.
Na pierwszy rzut oka – Twoje korzyści:
- Bezpośrednie podłączenie CM4/CB1: Wzmocniony złącze Board-to-Board eliminuje luźne kable i upraszcza konfigurację Klippera.
- Elastyczne sterowniki: Cztery gniazda obsługują SPI, UART i STEP/DIR oraz popularne rodziny TMC, takie jak 2209, 2208, 2226, 2130 i 5160.
- Sensorless Homing: Aktywowane przez DIAG-piny za pomocą zworki – bez konieczności cięcia pinów.
- Wybieralne napięcie wentylatorów: Trzy porty wentylatorów CNC można ustawić za pomocą zworki na 24 V lub 5 V, plus dedykowany wentylator SoC.
- Możliwość rozbudowy: Obsługa BLTouch, czujnika końca filamentu, RGB oraz wyświetlaczy RepRapDiscount przez EXP1/EXP2.
Zarządzanie zasilaniem i termiką
Wbudowany regulator zasila moduł obliczeniowy z 12 lub 24 V. Wyjście na grzałkę stołu grzewczego jest przystosowane do 10 A, grzałka hotendu do 6 A, a całkowity budżet prądowy dla grzałek, sterowników i wentylatorów wynosi poniżej 20 A. Zabezpieczone układy termistorów mają chronić MCU przed zwarciami i prądami upływowymi zgodnie z danymi technicznymi.
Łączność z CM4
W połączeniu z CM4 płyta oferuje 40-pinowe złącze zgodne z układem pinów Pi, Gigabit Ethernet (1000 M) oraz trzy porty USB 2.0, wszystkie z ochroną ESD na USB i Ethernet.
Najczęściej zadawane pytania (FAQ)
Jakie oprogramowanie działa na Manta M4P V2.2?
W połączeniu z CM4 lub CB1 działa pod Klipperem, a także jest kompatybilna z Marlinem.
Czy w zestawie jest Raspberry Pi CM4?
Nie. CM4 lub BTT CB1 są montowane osobno i nie są częścią płyty.
Jakie kinematyki drukarek są obsługiwane?
Płyta obsługuje kinematykę kartezjańską, Delta, Kossel, Ultimaker oraz CoreXY.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 242 g |
|---|
