Zestaw przewodów BIQU B1 do modernizacji z BLTouch

Zestaw kabli BIQU B1 do modernizacji z BLTouch – rozbudowa bez dorabiania przewodów

Zestaw kabli zapewnia odpowiednie okablowanie do zamontowania czujnika BLTouch w drukarce BIQU B1. Zawiera gotowe przewody DuPont oraz listwę goldpinów, dzięki czemu przewody sygnałowy i serwomechanizmu można podłączyć do płyty bez samodzielnego zaciskania końcówek. Zestaw przeznaczono dla osób, które chcą rozszerzyć model B1 o automatyczne poziomowanie stołu, zamiast samodzielnie kompletować przewody-adaptery.

Najważniejsze zalety:

• Idealnie dopasowany do B1: Zestaw przygotowany specjalnie do modernizacji BIQU B1 z BLTouch – bez szukania odpowiednich formatów złączy.
• Długość przewodów 80 cm: Wystarczający zapas umożliwia estetyczne poprowadzenie przewodu od głowicy drukującej wzdłuż prowadnicy kablowej do płyty głównej.
• Standardowe złącza DuPont 2,54 mm: Popularny raster pasujący do typowych złączy pinowych na płycie.
• Kolorowe oznaczenie żył: Brązowy/czerwony/pomarańczowy dla przewodu 3-pinowego oraz czarny/biały dla przewodu 2-pinowego – ułatwia prawidłowe podłączenie.
• Listwa goldpinów w zestawie: Dołączono 5-pinowy header o całkowitej długości 15 mm, jeśli złącze na płycie wymaga listwy pinowej.

Dwa oddzielne przewody serwomechanizmu i sygnałowy

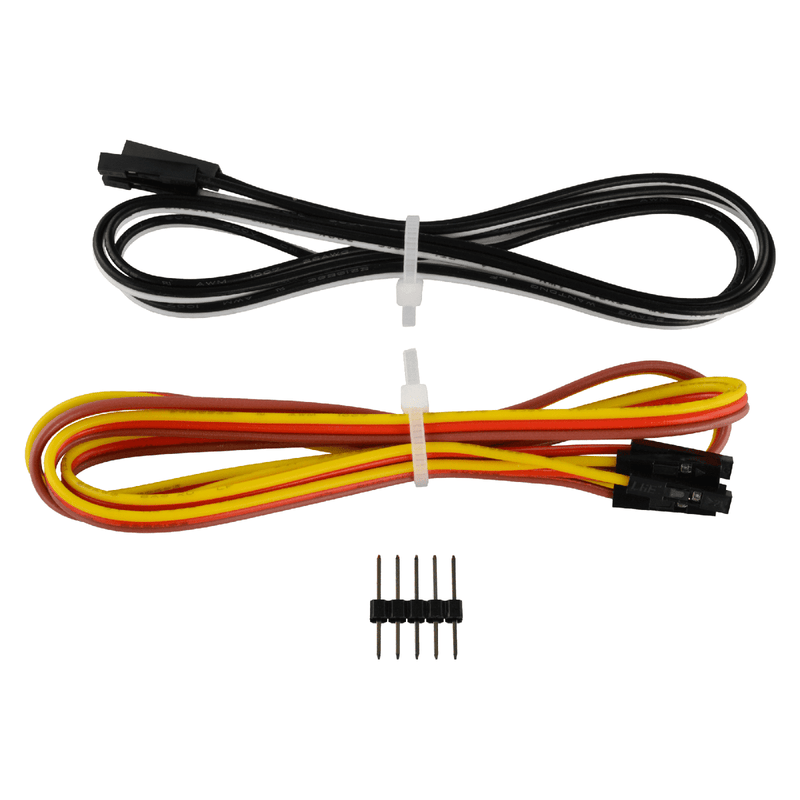

Zestaw składa się z przewodu 3-pinowego (gniazdo DuPont 2,54 mm 3P na 3 pojedyncze gniazda) oraz przewodu 2-pinowego (gniazdo DuPont 2P na 2 pojedyncze gniazda). Dzięki oddzielnym gniazdom żyły można elastycznie rozmieścić na różnych pinach płyty głównej.

Wystarczająco lekki do ruchomej głowicy drukującej

Przy masie całkowitej około 4 g zestaw praktycznie nie obciąża osi. Długość 80 cm wystarcza na poprowadzenie przewodu od hotendu do komory elektroniki bez konieczności przedłużania.

Najczęściej zadawane pytania (FAQ)

Czy czujnik BLTouch jest dołączony do zestawu?

Nie. Zestaw obejmuje wyłącznie dwa przewody i 5-pinową listwę goldpinów. Sam czujnik BLTouch oraz ewentualnie potrzebny uchwyt należy nabyć osobno.

Czy zestaw pasuje także do innych drukarek?

Producent podaje kompatybilność z BIQU B1. W innych drukarkach okablowanie może się różnić – przed podłączeniem należy sprawdzić układ pinów płyty głównej.

Czy podczas montażu trzeba lutować lub zaciskać końcówki?

Przewody są już zakończone gniazdami DuPont i podłącza się je przez wetknięcie. Lutowanie jest potrzebne tylko wtedy, gdy w miejscu podłączenia na płycie nie ma zamontowanej listwy pinowej – dołączono w tym celu 5-pinowy header.
