BIQU BTT TMC2209 V1.3

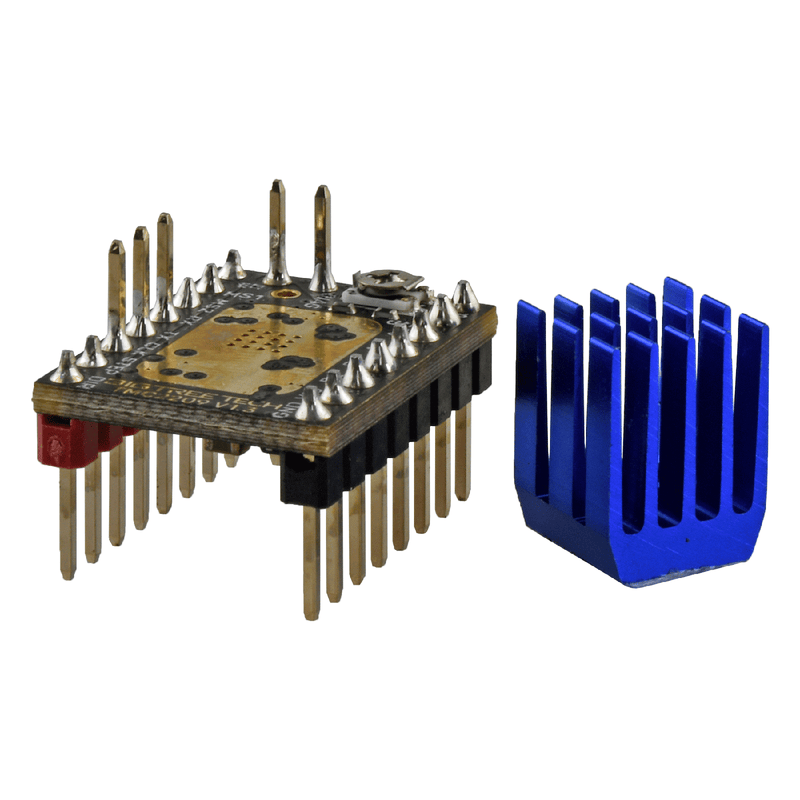

BIQU BTT TMC2209 V1.3 – cichy sterownik silnika krokowego do modernizacji

TMC2209 V1.3 to sterownik silnika krokowego do drukarek 3D, maszyn CNC i innych systemów sterowania ruchem. Obsługuje klasyczne sygnały STEP/DIR, a dodatkowo można go konfigurować przez UART. Jest przeznaczony dla osób, które chcą zmniejszyć hałas osi drukarki, a jednocześnie zyskać większą kontrolę nad sterowaniem silnikiem.

W skrócie – Twoje korzyści:

• Cicha praca: StealthChop2 wyraźnie zmniejsza hałas silnika – ma to znaczenie, gdy drukarka stoi w pomieszczeniu mieszkalnym lub biurowym.
• Konfiguracja UART: Prąd, mikrokroki i diagnostykę można ustawiać programowo, bez manipulowania zworkami i potencjometrem.
• Homing bez czujników: StallGuard4 umożliwia bazowanie bez mechanicznych wyłączników krańcowych i ogranicza ilość okablowania.
• Kompatybilna pinowo konstrukcja: Wymiana starszych sterowników jest możliwa bez modyfikacji płyty głównej ani wiązki przewodów.
• Szeroki zakres napięcia: Według karty katalogowej można używać napięcia od około 4,75 V do 29 V – odpowiedniego zarówno do konfiguracji 12 V, jak i 24 V.

Prąd i płynność pracy

Producent podaje prąd silnika RMS do 2,0 A oraz prąd szczytowy do 2,8 A. Masa modułu wynosi 50 g.

Mikrokroki do 256

Dzięki funkcjom SpreadCycle i interpolacji MicroPlyer można, według producenta, osiągnąć do 256 mikrokroków, co zmniejsza wibracje i zapewnia płynniejszy ruch.

Często zadawane pytania (FAQ)

Czy sterownik pasuje do mojej obecnej płyty głównej?

Konstrukcja jest kompatybilna pinowo z wcześniejszymi generacjami sterowników, dlatego modernizacja nie wymaga większych zmian w okablowaniu ani na płycie głównej. Przed zakupem sprawdź jednak gniazdo na swojej płycie.

Czy UART jest konieczny?

Nie. Sterownik działa również z klasycznymi sygnałami STEP/DIR. UART jest potrzebny tylko wtedy, gdy chcesz korzystać z programowej konfiguracji, diagnostyki lub bazowania bez czujników.

Czy bazowanie bez czujników jest możliwe z każdą płytą główną?

StallGuard4 wymaga połączenia UART i odpowiedniej obsługi w oprogramowaniu sprzętowym. Bez tych warunków bazowanie odbywa się za pomocą wyłączników krańcowych.
