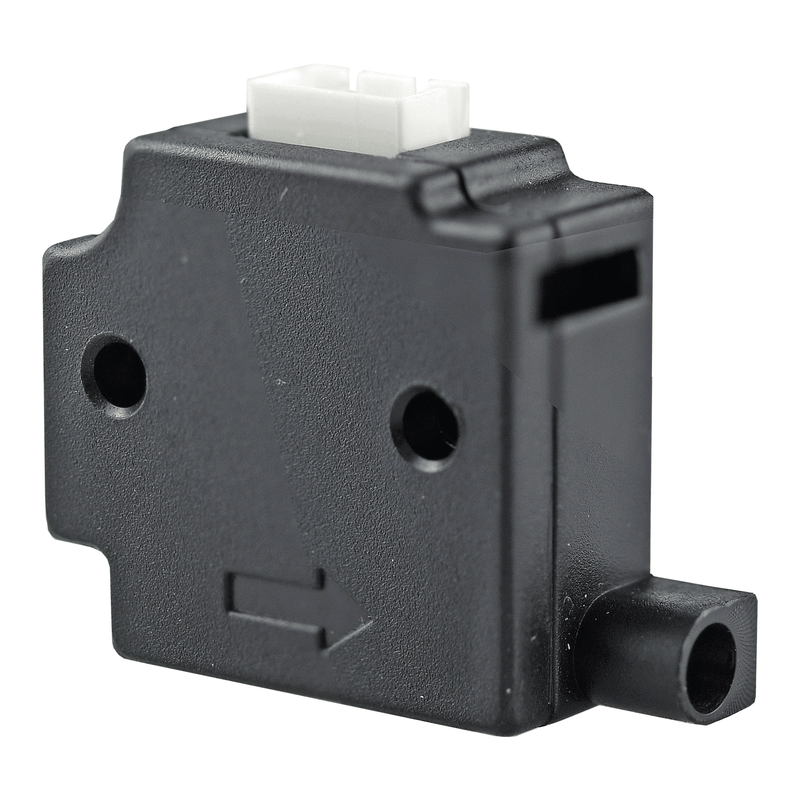

BIQU Hurakan Filament-Break-Detection-Modul

Moduł wykrywania zerwania filamentu BIQU Hurakan – koniec z nieudanymi wydrukami po skończeniu filamentu

Moduł wykrywania zerwania filamentu to czujnik końca filamentu, który wykrywa, gdy filament się skończy lub zerwie, i pozwala wstrzymać druk za pośrednictwem oprogramowania układowego. Został opracowany z myślą o BIQU Hurakan, ale według producenta działa również z innymi popularnymi drukarkami 3D. Rozwiązuje tym samym klasyczny problem przy długich wydrukach: pustej szpuli w środku nocy.

W skrócie – Twoje korzyści:

• Unikaj przerywania wydruku: Czujnik wstrzymuje druk po skończeniu filamentu, zamiast drukować godzinami w powietrzu.
• Plug-and-play: 3-pinowe złącze (sygnał, VCC, GND) umożliwia podłączenie bez lutowania i kombinowania z adapterami.
• Kompatybilność z oprogramowaniem układowym: Wyzwalanie działa przez Klipper lub Marlin, czyli oprogramowanie układowe używane w większości współczesnych płyt głównych.
• Gotowy przewód: Około 1 m długości zapewnia swobodę wyboru pozycji czujnika między szpulą a ekstruderem.
• Kompaktowa obudowa inline: Moduł montuje się bezpośrednio na drodze filamentu, a jego masa wynosząca około 50 g oznacza niewielkie wymagania przestrzenne przy drukarce.

3-pinowy interfejs dla logiki 3,3–5 V

Czujnik działa z napięciem logicznym od 3,3 do 5 V, dzięki czemu można go podłączyć do typowych portów płyty głównej. Przed zakupem warto sprawdzić w specyfikacji własnej płyty, czy dostępny jest wolny port endstop lub czujnika z takim przypisaniem pinów.

Przystosowany do filamentu 1,75 mm

Moduł jest przeznaczony do filamentu 1,75 mm, czyli standardowej średnicy stosowanej w większości drukarek FDM. Nie jest przeznaczony do materiału o średnicy 2,85 mm.

Często zadawane pytania (FAQ)

Czy moduł działa tylko z BIQU Hurakan?

Został opracowany z myślą o Hurakanie, ale według producenta może być również używany z popularnymi drukarkami 3D. Wymagany jest wolny port z 3-pinowym przypisaniem (sygnał/VCC/GND) i logiką 3,3–5 V.

Czy muszę coś ustawić w oprogramowaniu układowym?

Tak. Wstrzymanie po skończeniu filamentu jest wyzwalane przez oprogramowanie układowe – czujnik należy skonfigurować w Klipperze lub Marlinie jako czujnik końca filamentu i przypisać do odpowiedniego pinu.

Czy czujnik wykrywa również zerwanie filamentu, a nie tylko pustą szpulę?

Moduł monitoruje drogę filamentu w układzie inline, dzięki czemu sygnał może zostać wyzwolony zarówno przez zerwany odcinek, jak i przez całkowite zużycie filamentu.
