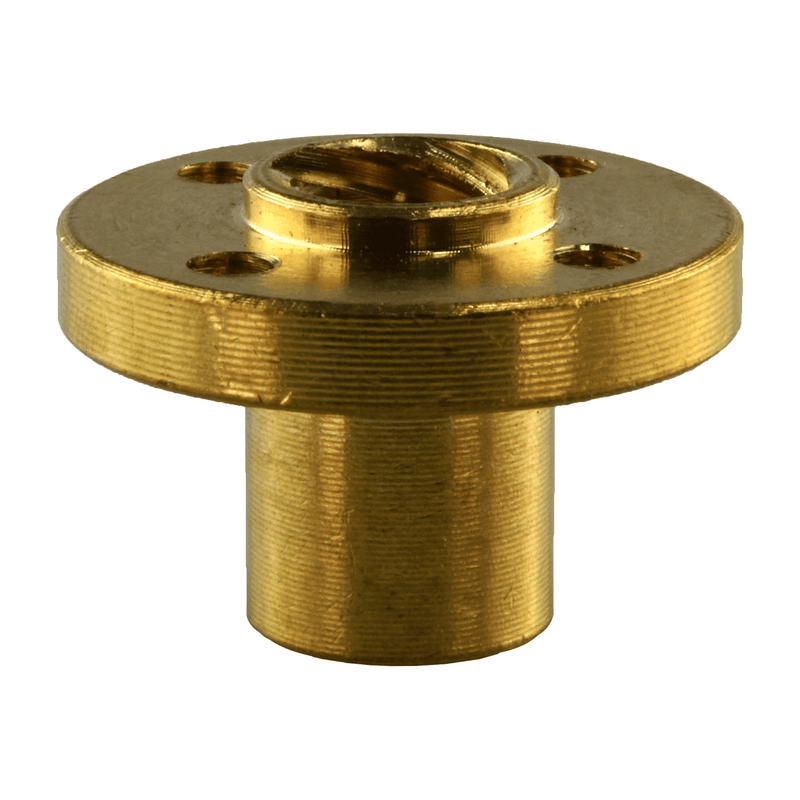

Nakrętka trapezowa BIQU T8

Nakrętka trapezowa BIQU T8 – płynnie prowadzone ruchy liniowe

Nakrętka trapezowa T8 jest elementem współpracującym z trapezowymi śrubami pociągowymi T8 i przekształca ich ruch obrotowy w liniowy ruch osi. Jest przeznaczona dla osób, które naprawiają oś Z w drukarce 3D lub projektują własne osie liniowe do konstrukcji CNC i systemów automatyki. Producent określa jej przeznaczenie jako zapewnienie równomiernego, precyzyjnego ruchu liniowego na całej długości przesuwu.

Najważniejsze zalety:

• Posuw 8 mm: Jeden pełny obrót śruby przesuwa oś o 8 mm – dzięki temu liczba wymaganych kroków silnika na danym odcinku przesuwu pozostaje niewielka.
• Skok gwintu 2 mm: Precyzyjnie określona geometria gwintu pasująca do standardowego profilu T8 – bez zgadywania przy wyborze śruby pociągowej.
• Korpus z mosiądzu: Sprawdzone połączenie materiałowe ze stalową śrubą, w którym zużywa się nakrętka, a nie droższa śruba.
• Otwory gwintowane M3: Bezpośrednie przykręcenie do wózków lub uchwytów za pomocą standardowych śrub M3, bez dodatkowych adapterów.
• Długość konstrukcyjna 15 mm: Kompaktowa konstrukcja, którą można zintegrować również w niewielkich układach osi.

Posuw 8 mm, skok gwintu 2 mm

Skok gwintu i odstęp między zwojami odpowiadają popularnej specyfikacji T8: 8 mm przesuwu na obrót przy skoku gwintu 2 mm. Przy wymianie istniejącej osi należy sprawdzić wartości zamontowanej śruby, ponieważ śruby T8 są dostępne także z innymi skokami.

Montaż za pomocą gwintu M3

Nakrętka ma otwory gwintowane M3, dzięki czemu można ją przykręcić do typowych wózków osi i uchwytów własnej konstrukcji. Przy całkowitej długości 15 mm zajmuje niewiele miejsca w układzie.

Najczęściej zadawane pytania (FAQ)

Czy nakrętka pasuje do każdej śruby T8?

Jest przeznaczona do trapezowych śrub pociągowych T8 o posuwie 8 mm i skoku gwintu 2 mm. Śruby T8 o innym posuwie – na przykład 2 mm – nie pasują.

Jakich śrub potrzebuję do montażu?

Otwory są nagwintowane w rozmiarze M3, dlatego potrzebne są odpowiednie śruby M3. Długość śrub zależy od grubości uchwytu.

Z czego wykonana jest nakrętka?

Z mosiądzu. Jest to typowy materiał stosowany w nakrętkach trapezowych współpracujących ze stalowymi śrubami pociągowymi.
