Kabel przejściówkowy Bondtech do Raise3D Single

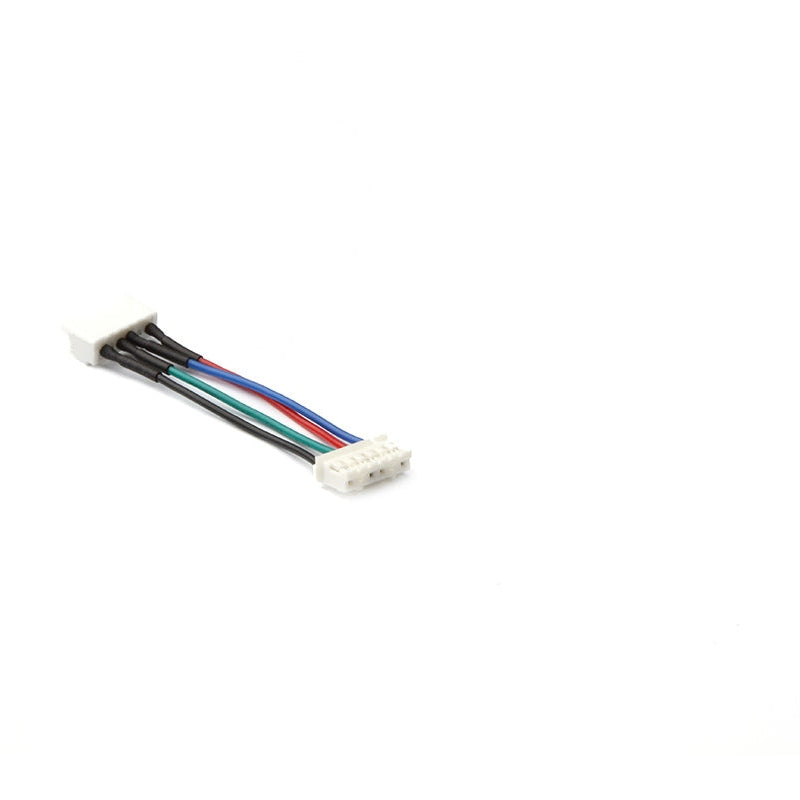

Kabel adaptera Bondtech Raise3D Single – modernizacja bez przerabiania przewodów

Kabel adaptera łączy fabryczny przewód silnika krokowego ekstrudera we wcześniejszych modelach Raise3D N1/N2 z silnikami ekstrudera Bondtech SingleDirect. Jest przeznaczony dla właścicieli starszych urządzeń N1/N2 z silnikiem krokowym w srebrnym kolorze, których oryginalna wtyczka silnika nie pasuje do silników SingleDirect. Dzięki temu nie trzeba zmieniać kolejności przewodów ani lutować oryginalnego kabla.

Najważniejsze zalety:

• Pasująca wtyczka: Kompensuje różnice w układzie styków wtyczki srebrnych silników krokowych N1/N2, dzięki czemu ekstruder SingleDirect można podłączyć bez ingerencji w oryginalne okablowanie.
• Prawidłowy kierunek podawania: Jedna faza uzwojenia silnika została zamieniona w kablu – dzięki temu silnik obraca się we właściwą stronę, a ekstruder wciąga filament w prawidłowym kierunku (zgodnie z informacją producenta).
• Modernizacja typu plug-and-play: Kabel podłącza się między przewodem fabrycznym a silnikiem ekstrudera; nie są potrzebne zmiany oprogramowania układowego ani przyłącza silnika na płycie głównej.
• Kompaktowe wymiary: Około 10 cm długości i około 5 g masy – mieści się także w ciasnej przestrzeni głowicy drukującej.
• Określony zakres dostawy: Jeden kabel adaptera w zestawie, przeznaczony jako zamiennik OEM.

Tylko do modeli N1/N2 ze srebrnym silnikiem krokowym

O kompatybilności decyduje silnik: tylko pierwsze wersje N1/N2 ze srebrnym silnikiem krokowym korzystają z innego typu wtyczki i dlatego wymagają tego adaptera.

Przesunięcie fazy zamiast zmiany okablowania

Zamiast zamieniać przewody przy oryginalnej wtyczce, korekta kierunku obrotów została już wykonana w kablu adaptera – jedna faza uzwojenia została celowo zamieniona.

Często zadawane pytania (FAQ)

Skąd mam wiedzieć, czy mój Raise3D potrzebuje adaptera?

Decydujący jest kolor silnika krokowego ekstrudera: pierwsze modele N1/N2 ze srebrnym silnikiem mają inny typ wtyczki i wymagają kabla adaptera. W przypadku innych silników fabryczna wtyczka pasuje bezpośrednio do SingleDirect.

Ile kabli znajduje się w zestawie?

Zestaw zawiera jeden kabel adaptera. W przypadku drukarek z dwoma silnikami ekstrudera potrzebna jest odpowiednia liczba kabli.

Czy po montażu muszę zmienić kierunek pracy silnika w oprogramowaniu układowym?

Nie. Odwrócenie kierunku zostało już rozwiązane przez zamianę fazy uzwojenia w kablu.
