Bondtech – przewód silnikowy JST-XH4 w oplocie

Bondtech Motor Cable JST-XH4 w oplocie – schludne okablowanie silnika na długości 700 mm

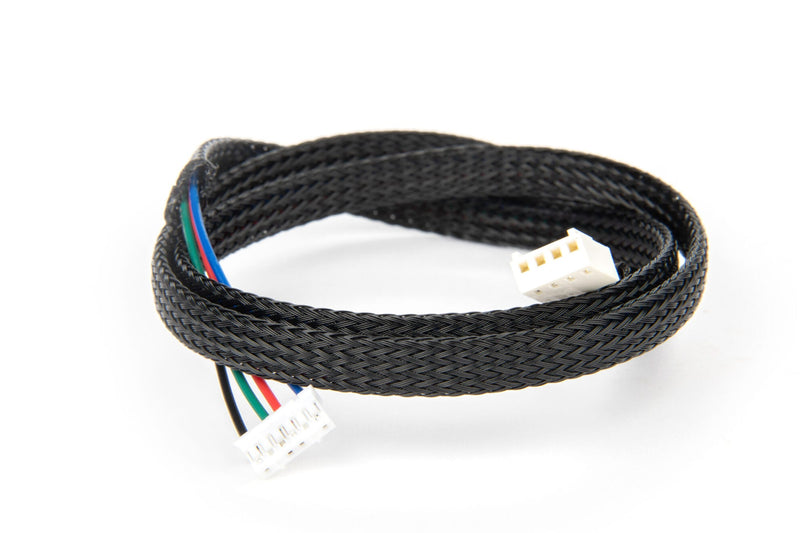

Bondtech Motor Cable to przewód połączeniowy w oplocie, który łączy silnik krokowy ekstrudera ze sterownikiem. Dzięki długości 700 mm umożliwia pokonanie większych odległości między płytą główną a silnikiem. Fabrycznie jest przygotowany do 40-milimetrowego silnika przekładniowego Nema17 firmy Bondtech – z myślą o modernizacjach, ulepszeniach ekstrudera i wymianie uszkodzonych przewodów silnika.

Najważniejsze zalety:

• Długość 700 mm: wystarczający zapas, aby schludnie poprowadzić przewód w ramie, zamiast napinać go do granic możliwości.
• JST-XH4 na JST-XH6: odpowiednie złącza po stronie sterownika (4 piny) i silnika (6 pinów), bez konieczności stosowania adapterów.
• Oplot tekstylny (sleeve): utrzymuje przewody w wiązce i chroni je na krawędziach oraz w prowadnikach kablowych.
• Fabrycznie okablowany: stałe przyporządkowanie pinów eliminuje konieczność zaciskania pojedynczych przewodów.
• Tylko 5 g: praktycznie nie zwiększa obciążenia ruchomych osi.

Szczegółowe przyporządkowanie pinów

Połączenie od sterownika do silnika przebiega następująco: PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 oraz PIN 4 → PIN 6. Bondtech zwraca uwagę, że to okablowanie musi pasować do schematu połączeń zastosowanego rozwiązania.

Do jakiego silnika jest przeznaczony?

Fabrycznie przewód jest przystosowany do 40-milimetrowego silnika przekładniowego Nema17 firmy Bondtech. W przypadku innych silników o możliwości bezpośredniego użycia decyduje przyporządkowanie pinów.

Często zadawane pytania (FAQ)

Czy przewód pasuje do każdego silnika krokowego?

Nie. Jest fabrycznie okablowany do 40-milimetrowego silnika przekładniowego Nema17 firmy Bondtech. W przypadku innych silników lub płyt należy wcześniej porównać przyporządkowanie pinów ze schematem połączeń zastosowanego układu.

Jakie złącza znajdują się na końcach przewodu?

Po stronie sterownika znajduje się złącze JST-XH z 4 pinami, a po stronie silnika JST-XH z 6 pinami. Oba końce są więc różne – nie jest to zwykły przewód 4-pinowy na 4-pinowy.

Jak długi jest przewód?

700 mm. Dzięki temu można sięgnąć również do płyty głównej zamontowanej w większej odległości, bez nadmiernego napinania przewodu.
