Przewód silnikowy Bondtech JST-XH6 – PC2510

Kabel silnika Bondtech JST-XH6 – PC2510 – podłączenie silnika bez lutowania

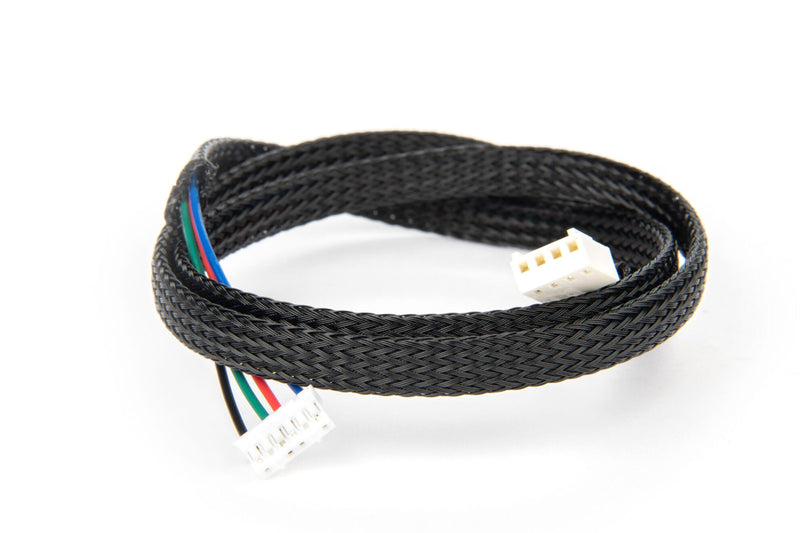

Gotowy kabel silnika ze złączem PC2510 (4-pinowym) po stronie sterownika oraz złączem JST-XH6 (6-pinowym) po stronie silnika. Przeznaczony dla osób, które chcą podłączyć silnik krokowy ze złączem JST-XH6 do płyty ze złączem PC2510, bez samodzielnego zaciskania styków ani tworzenia przejściówek.

Najważniejsze zalety:

• Połączenie złączy: PC2510 4-pinowe do JST-XH6 6-pinowego – bezpośrednio łączy dwa standardy złączy, bez dodatkowej przejściówki.
• Długość 70 cm: wystarczający zapas, aby poprowadzić przewód od płyty na dnie obudowy do silnika ekstrudera przy głowicy drukującej i estetycznie umieścić go w prowadniku łańcuchowym.
• Zdefiniowane rozmieszczenie pinów: przyporządkowanie 1→1, 2→4, 3→3, 4→6 jest udokumentowane, dzięki czemu przed podłączeniem można sprawdzić, czy pasuje do danego układu.
• Dopasowanie fabryczne: Bondtech podaje, że kabel jest standardowo okablowany do 40-milimetrowego przekładniowego silnika Nema17.
• Niska masa 17 g: niemal nie obciąża ruchomych osi ani prowadników łańcuchowych.

Długość przewodu 70 cm zapewniająca elastyczne prowadzenie

Dzięki długości 70 cm kabel w większości układów przestrzeni roboczej sięga od płyty głównej do ekstrudera na bramie. Dzięki temu można poprowadzić przewód wzdłuż istniejących tras kablowych, zamiast naprężać go na krótkim odcinku.

Sprawdź rozmieszczenie pinów przed montażem

Rozmieszczenie pinów odpowiada schematowi PIN 1→1, 2→4, 3→3, 4→6 między stroną sterownika a stroną silnika. Jeśli silnik lub płyta mają inne przyporządkowanie, należy je dostosować – nieprawidłowo podłączony kabel silnika może uszkodzić sterownik.

Często zadawane pytania (FAQ)

Czy kabel pasuje do każdego silnika Nema17?

Nie. Fabrycznie jest okablowany do 40-milimetrowego przekładniowego silnika Nema17 firmy Bondtech. Po stronie silnika wymagane jest złącze JST-XH6, a rozmieszczenie pinów musi odpowiadać danemu silnikowi – przed podłączeniem należy sprawdzić je na podstawie schematu.

Dlaczego strona silnika ma sześć pinów, a strona sterownika tylko cztery?

Złącze JST-XH6 jest sześcio-pinowe, ale wykorzystywane są cztery żyły: PIN 1, 4, 3 i 6 po stronie silnika odpowiadają PIN-om 1–4 po stronie sterownika. Dwie pozycje sześciopinowego złącza pozostają niepodłączone.

Czy mogę skrócić lub przedłużyć kabel?

Kabel jest dostarczany jako gotowy przewód o długości 70 cm. Zmiana długości wymaga ponownego zaciśnięcia styków – jeśli chcesz tego uniknąć, zaplanuj wykorzystanie pełnych 70 cm w prowadzeniu przewodu.
