Ekstruder Bondtech QR-M

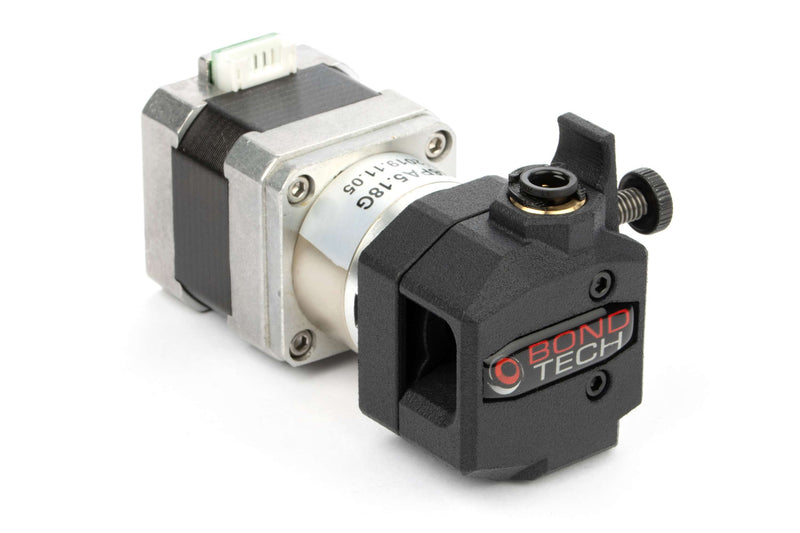

Bondtech QR-M Extruder – napęd Dual-Drive do hotendów Mosquito

QR-M to gotowy do montażu ekstruder Dual-Drive z silnikiem krokowym Nema17 i przekładnią planetarną 5:1, przeznaczony do hotendów z serii Mosquito. Jest skierowany do użytkowników, którzy wykonują wiele retrakcji, drukują z użyciem filamentów technicznych lub dużych średnic dysz i potrzebują niezawodnego, równomiernego podawania filamentu bez poślizgu. Według Bondtech moment obrotowy i rozdzielczość stoją na poziomie modelu QR.

Najważniejsze zalety:

• Napęd Dual-Drive: Dwa hartowane, wykonane metodą CNC koła napędowe chwytają filament z obu stron, ograniczając ścieranie i poślizg nawet przy tysiącach retrakcji.
• Wszechstronność materiałowa: Filament jest prowadzony na całej długości, dzięki czemu miękkie TPU/TPE jest podawane równie niezawodnie jak kruche materiały wzmacniane włóknem węglowym.
• Dźwignia szybkiego zwalniania: Zwolnij napięcie, wyciągnij filament i włóż nowy – wymiana materiału bez użycia narzędzi.
• Regulowane napięcie: Za pomocą śruby radełkowanej ustawisz docisk odpowiedni do danego materiału, zamiast korzystać wyłącznie z ustawienia fabrycznego.
• Gotowy do podłączenia: Każdy egzemplarz jest dostarczany zmontowany i przetestowany, wraz z przewodem o długości 700 mm i szybkozłączami (JST-PH6 na PC2510).

Przekładnia planetarna 5:1 do małych i dużych dysz

Przełożenie 5:1 w połączeniu z hartowanymi stalowymi kołami napędowymi ma zapewniać zarówno precyzyjne wydruki z małymi dyszami, jak i wydruki High-Flow z dużymi dyszami – producent określa wynikającą z tego siłę posuwu i prędkość retrakcji jako wiodące w branży.

Obudowa z nylonu SLS i cztery warianty

Elementy obudowy są profesjonalnie wykonywane z nylonu metodą SLS i zachowują niewielkie tolerancje względem kół napędowych. QR-M jest dostępny w czterech wersjach: standardowej (prawostronnej) i lustrzanej (lewostronnej), każda dla filamentu o średnicy 1,75 mm oraz 2,85/3,00 mm.

Często zadawane pytania (FAQ)

Czy uchwyt znajduje się w zestawie?

Nie, QR-M jest dostarczany bez mocowania. Odpowiedni uchwyt można kupić osobno lub samodzielnie wydrukować z udostępnionego przez Bondtech pliku STL – w takim przypadku potrzebne będą dodatkowo śruby i wkładki gwintowane.

Jakie hotendy pasują do QR-M?

Ekstruder jest przeznaczony do hotendów Mosquito, Mosquito Magnum, Mosquito Liquid i Mosquito Magnum+.

Jakie ustawienia są potrzebne po montażu?

Bondtech zaleca prąd silnika 1,2 A. Wartości E-steps wynoszą 476,5 steps/mm dla wersji 1,75 mm oraz 492,45 steps/mm dla wersji 2,85 mm.

W którym kierunku ekstruder podaje materiał?

QR-M podaje materiał w obu kierunkach z taką samą siłą, dzięki czemu można go elastycznie zintegrować z istniejącą konstrukcją.
