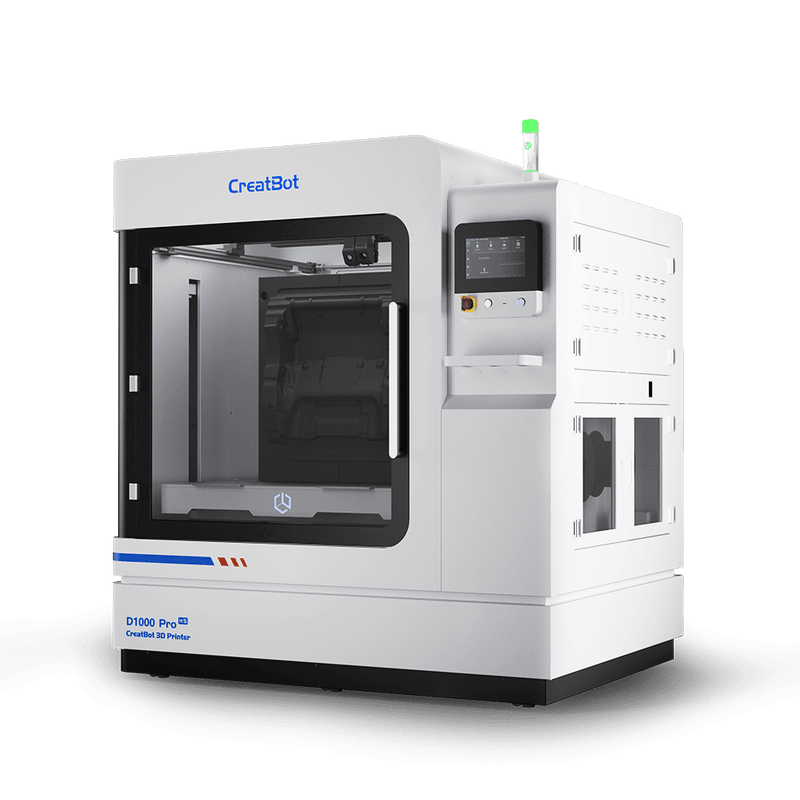

CreatBot D1000 Pro HS

Przemysłowa drukarka 3D do druku wielkoformatowego, produkcji wysokiej prędkości i części inżynieryjnych

CreatBot D1000 Pro HS wyznacza nowe standardy w produkcji addytywnej na skalę przemysłową. Z masywną przestrzenią roboczą ponad jednego metra sześciennego, aktywnie podgrzewaną komorą do 80 °C oraz nowym zestawem High-Speed (HS), ta platforma produkcyjna została zaprojektowana do nieprzerwanej pracy 24/7. Niezależnie czy chodzi o wytrzymałe prototypy funkcjonalne, precyzyjne formy odlewnicze czy gotowe seryjne części – połączenie temperatury dyszy do 420 °C i maksymalnej szybkości ekstrudowania 90 mm³/s umożliwia szybkie i bezodkształceniowe przetwarzanie zaawansowanych materiałów kompozytowych (takich jak UltraPA-CF) bezpośrednio w produkcji.

Na pierwszy rzut oka: Najważniejsze cechy CreatBot D1000 Pro HS

• Ogromna przestrzeń robocza: Rzeczywista objętość druku $1050 \times 1050 \times 1050\text{ mm}$ do dużych obiektów w jednym kawałku bez konieczności późniejszego łączenia.

• Maksymalna wydajność wysokiej prędkości: Prędkości druku do 300 mm/s dzięki zoptymalizowanej wagowo jednostce ekstrudera i strefie topienia o dużym przepływie do 90 mm³/s.

• Zaawansowane zarządzanie termiczne: Aktywnie podgrzewana komora robocza do 80 °C z podwójną izolacją oraz zintegrowana komora suszenia filamentu (0–70 °C) zapobiegająca pochłanianiu wilgoci.

• W pełni automatyczna kalibracja AI: Czujniki prądów wirowych z precyzją $0,001\text{ mm}$ dla stołu roboczego oraz kamery HD do w pełni automatycznego offsetu dyszy XYZ.

• System podwójnej zasłony dysz: Automatycznie podnoszone dysze z mechanicznym zamknięciem zapobiegają wyciekowi materiału i krzyżowej kontaminacji podczas druku wielomateriałowego.

• Przemysłowe bezpieczeństwo procesu: Ciężka konstrukcja monocoque ze stali (675 kg), zamknięte drzwi bezpieczeństwa (Safety Door Lock) oraz tryb awaryjny przy końcu filamentu.

Nieskończona skalowalność dzięki ekstremalnie wytrzymałym materiałom

Wielkoformatowe wydruki ze standardowych materiałów, takich jak PLA, szybko napotykają na ograniczenia mechaniczne w środowisku przemysłowym, podczas gdy ABS przy tych rozmiarach ma tendencję do silnego odkształcania (warping). D1000 Pro HS rozwiązuje ten problem dzięki hotendom o temperaturze do 420 °C w połączeniu z aktywnie podgrzewaną komorą o temperaturze 80 °C.

Dzięki temu skutecznie eliminuje się naprężenia termiczne w elemencie i zapewnia doskonałe zespolenie warstw. Oprócz standardowych i inżynieryjnych filamentów (nylon, PC, ASA) system bez problemu przetwarza wytrzymałe materiały kompozytowe, takie jak UltraPA-CF (nylon z włóknem węglowym). Pozwala to na wykonanie w ciągu kilku dni elementów o wytrzymałości na rozciąganie do 80 MPa i odporności na ciepło do 150 °C.

💡 Studium przypadku z praktyki: Faurecia (dostawca motoryzacyjny)

Faurecia wykorzystuje CreatBot D1000 Pro HS do opracowywania wysokowydajnych form siedzeń dla OEM-ów takich jak Audi, VW, Nissan i GM. Aby wytrzymać naciski do 100 MPa, formy zostały wydrukowane z nylonu wzmocnionego włóknem węglowym z 50% wypełnieniem. D1000 Pro HS zapewnił doskonałą integralność strukturalną, która przeszła pomyślnie wszystkie testy walidacyjne.

Rozwiązanie termicznego dylematu: Z-Axis Magic Box & algorytm grzewczy

Znany problem w przemysłowych drukarkach wielkoformatowych: gdy temperatura w komorze roboczej wzrasta, metalowa struktura drukarki minimalnie się rozszerza. Te mikroodkształcenia powodują w tradycyjnych systemach przesunięcia warstw i niedokładności wymiarowe.

CreatBot eliminuje to ryzyko dzięki dwóm opatentowanym technologiom:

1. Inteligentny algorytm grzewczy: Przewiduje nieregularne odkształcenia termiczne struktury i aktywnie im przeciwdziała.

2. Technologia Z-Axis Magic Box: Kompensuje rozszerzalność termiczną ramy i platformy roboczej w czasie rzeczywistym.

3. Masa zamiast odkształcenia: Ekstremalnie wytrzymała stalowa konstrukcja waży netto 675 kg. Im cięższy system, tym mniej wrażliwy jest na drgania mechaniczne i wpływy termiczne.

Precyzja w mikrometrach: Automatyczna kalibracja

Aby mimo ogromnych sił dźwigni i wymiarów zapewnić perfekcyjne wydruki od pierwszej warstwy, drukarka wyposażona jest w wysokoprecyzyjne systemy automatyzacji:

• Poziomowanie prądem wirowym (Eddy Current): Bezdotykowo mierzy odległość do płyty drukującej za pomocą wysokoczęstotliwościowej elektromagnetycznej czujki. Z dokładnością $0,001\text{ mm}$ (99% dokładniejszą niż klasyczne czujniki) system skanuje i koryguje platformę w zaledwie 60 sekund.

• Niezależna oś Z Quad: Cztery oddzielne serwomotory sterują każdą narożnikiem platformy indywidualnie, aby zapewnić absolutną równoległość do mostu X/Y.

• Wizualna kalibracja XYZ: Przesunięcie obu dysz względem siebie (Nozzle Offset) jest w pełni automatycznie mierzone przez sztuczną inteligencję za pomocą zintegrowanej kamery HD makro ($0,02\text{ mm}$ precyzja XY) oraz podwójnych fotoelektrycznych czujników ($0,005\text{ mm}$ precyzja Z).

Dane techniczne i specyfikacje

Zawartość opakowania: pakiet przemysłowy gotowy do natychmiastowego użycia

CreatBot D1000 Pro HS dostarczany jest jako w pełni zmontowana jednostka produkcyjna. W zestawie znajduje się:

• Przemysłowa drukarka 3D CreatBot D1000 Pro HS

• Zintegrowany 10-calowy ekran dotykowy do obsługi

• Magnetyczna, odporna na wysoką temperaturę wymienna platforma z matą drukującą

• Zintegrowany system chłodzenia True-External-Air (medyczna pompa chłodząca)

• Kombinacja filtrów HEPA i węgla aktywnego (wstępnie zainstalowana)

• Zestaw narzędzi do konserwacji i montażu dysz

• Przewód zasilający i nośnik USB z pakietem oprogramowania (CreatWare, profile dla OrcaSlicer/Cura)

• Szczegółowa instrukcja obsługi i protokół kalibracji
