Sterownik silnika krokowego CreatBot TB6600

Sterownik silnika krokowego CreatBot TB6600 – ukierunkowana naprawa osi

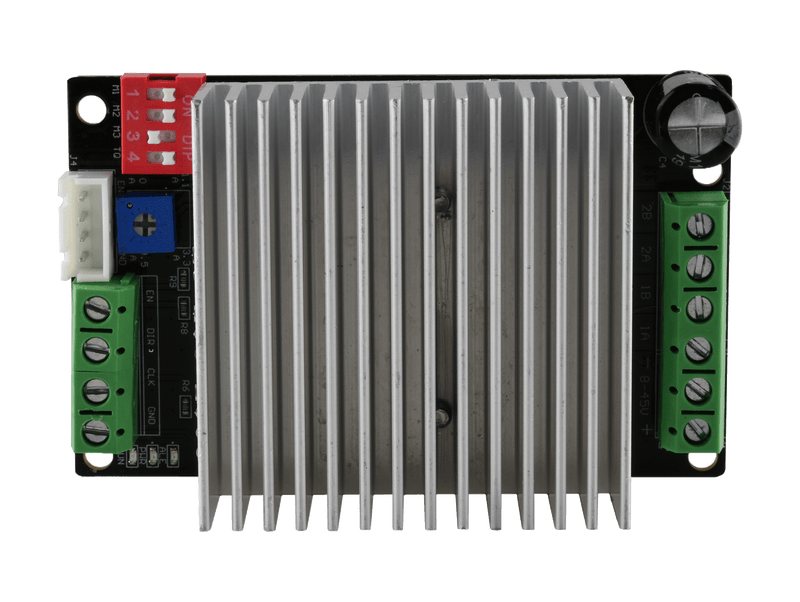

TB6600 to moduł sterownika silnika krokowego stosowany przez CreatBot w drukarkach wielkoformatowych D600, D600 Pro i F1000. Jako część zamienna zastępuje uszkodzony sterownik, gdy oś gubi kroki, szarpie lub w ogóle nie rusza. Jest przeznaczony dla operatorów i techników serwisowych, którzy chcą usunąć usterkę na poziomie modułu zamiast wymieniać całą elektronikę.

W skrócie – Twoje korzyści:

• Jasna zgodność z modelami: Producent przewidział go do modeli CreatBot D600, D600 Pro i F1000 – nie trzeba go modyfikować ani przelutowywać.
• Obsługa wielu osi: W modelach D600 i D600 Pro (starsza wersja) TB6600 znajduje się na osiach X, Y i Z – jeden typ pasuje do trzech pozycji montażowych.
• Również do nowych wersji: W nowych wersjach D600 i D600 Pro, z napędem serwo osi X i Y, oś Z nadal korzysta z TB6600.
• Praktyczna część zapasowa: Dzięki masie 6 g moduł można przechowywać w warsztacie, zajmując niewiele miejsca.

Która oś potrzebuje TB6600?

Zgodnie z tabelą przyporządkowania producenta TB6600 steruje osiami X, Y i Z w modelach D600 i D600 Pro, a w nowych wersjach tych modeli tylko osią Z. W modelu F1000 obsługuje oś Z oraz ekstruder.

Nie pasuje do wszystkich modeli CreatBot

W modelach F430, F160, F160 Peek, DE Plus, DX i DX Plus stosowane są wyłącznie sterowniki TMC 2208 i THB6032 – TB6600 nie jest odpowiednią częścią zamienną do tych drukarek.

Często zadawane pytania (FAQ)

Czy TB6600 pasuje do mojego D600 Pro?

Tak, o ile dana oś jest zgodnie z tabelą producenta wyposażona w sterownik TB6600. W starszym modelu D600 Pro dotyczy to osi X, Y i Z, a w nowej wersji tylko osi Z – osie X i Y są tam napędzane serwomotorami.

Czy mogę za jego pomocą wymienić sterownik ekstrudera?

Tylko w modelu F1000: ekstruder jest tam wyposażony w sterownik TB6600. W modelach D600 i D600 Pro przy osi E znajduje się sterownik THB6032, dlatego TB6600 nie jest jego zamiennikiem.

Jak rozpoznać, czy sterownik rzeczywiście jest uszkodzony?

Typowe objawy to gubienie kroków, buczenie lub zatrzymanie jednej osi, podczas gdy pozostałe osie działają prawidłowo. Ponieważ TB6600 jest montowany identycznie na kilku osiach, podejrzenie można zweryfikować, zamieniając moduły między dwiema osiami.
