Czujnik temperatury E3D PT100

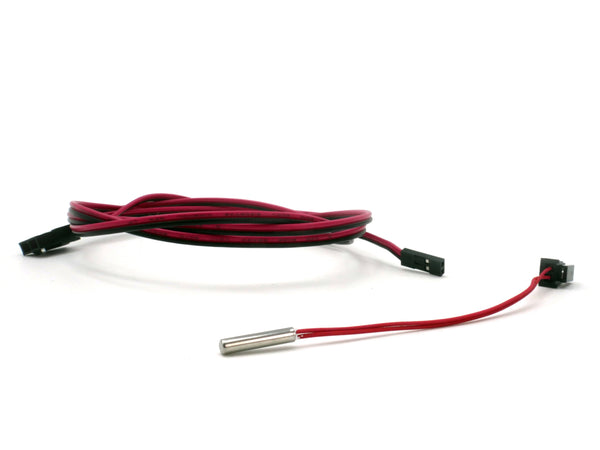

Czujnik temperatury E3D PT100 – precyzyjny pomiar do 500 °C

Czujnik temperatury PT100 firmy E3D to czujnik kasetowy do grzałek E3D w obudowie kasetowej. Zastępuje lub uzupełnia pomiar temperatury w hotendzie i jest przeznaczony dla użytkowników pracujących z materiałami wysokotemperaturowymi, którzy oczekują dokładniejszego pomiaru niż w przypadku prostych termistorów. Według E3D umożliwia drukowanie w wyższych temperaturach przy większej dokładności i łatwiejszym montażu.

W skrócie – Twoje korzyści:

• Przystosowanie do wysokich temperatur: Przeznaczony do pracy w temperaturze do 500 °C, dzięki czemu nadaje się również do filamentów technicznych wykraczających poza typowy zakres PLA/PETG.
• Obudowa kasetowa: Dzięki średnicy 3 mm i długości 15 mm czujnik umieszcza się bezpośrednio w otworze czujnika grzałki, zamiast mozolnie przykręcać go lub przyklejać.
• Podłączane złącze: Wtyczka Molex Micro-Fit 3.0 sprawia, że wymiana podczas konserwacji lub przebudowy hotendu polega na rozłączeniu i podłączeniu, a nie na lutowaniu.
• Łatwo rozpoznawalne okablowanie: Czerwony przewód o długości 50 mm jest krótki, co ułatwia poprowadzenie go w głowicy drukującej i identyfikację w wiązce kablowej.
• Niewielka masa: Całkowita masa wynosząca około 15 g praktycznie nie obciąża ruchomych osi.

Dlaczego PT100 zamiast termistora?

PT100 działa na zasadzie określonej rezystancji platynowej i umożliwia pomiar aż do podanej granicy 500 °C, podczas gdy wiele standardowych termistorów osiąga kres swojego zakresu znacznie wcześniej. W przypadku hotendów wysokotemperaturowych jest to warunek niezawodnej regulacji temperatury.

Uwzględnij płytkę wzmacniacza

E3D wyraźnie wskazuje, że w większości przypadków oprócz wolnego pinu 5 V, GND i pinu sygnałowego na płycie głównej potrzebna jest również płytka wzmacniacza. Sprawdzenie tego z wyprzedzeniem pozwala uniknąć najczęstszego problemu podczas modernizacji.

Często zadawane pytania (FAQ)

Czy mogę podłączyć czujnik bezpośrednio do płyty głównej?

Z reguły nie. Producent podaje, że zazwyczaj potrzebna jest płytka wzmacniacza oraz wolny pin 5 V, GND i pin sygnałowy. Przed zakupem sprawdź, czy Twoja płyta ma wejście PT100, czy potrzebujesz dodatkowego wzmacniacza.

Czy czujnik pasuje do mojego hotendu?

Został zaprojektowany do grzałek E3D w obudowie kasetowej. Kaseta ma średnicę 3 mm i długość 15 mm, dlatego otwór czujnika w grzałce musi umożliwiać jej zamontowanie.

Czy przewód o długości 50 mm wystarczy?

Przewód jest celowo krótki i zakończony wtyczką Molex Micro-Fit 3.0, przeznaczoną do przedłużenia za pomocą istniejącej wiązki kablowej lub płytki wzmacniacza. Należy więc zaplanować odpowiednie przedłużenie.
