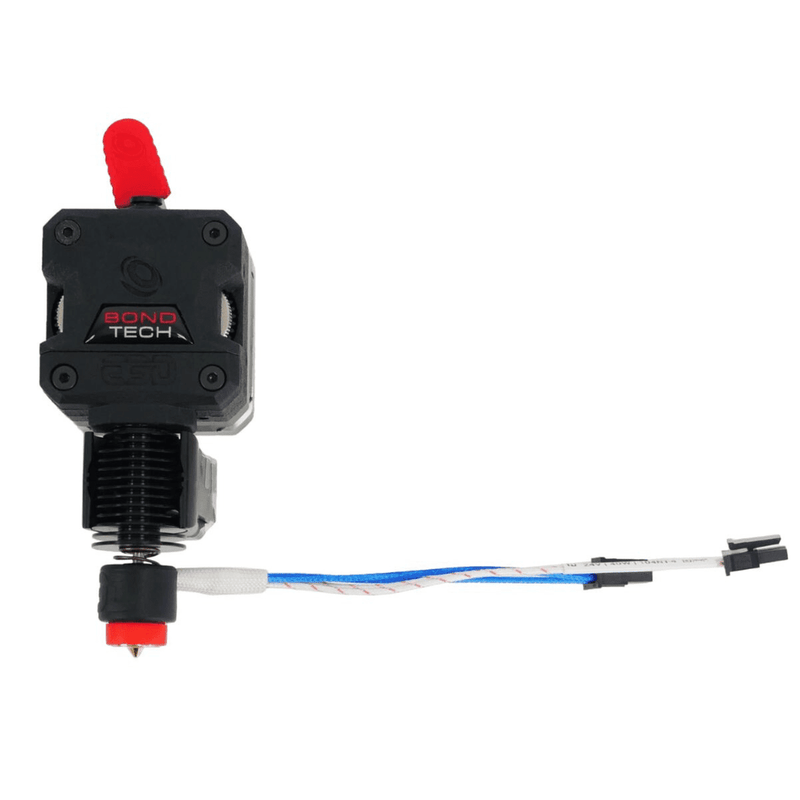

Zestaw z ekstruderem E3D Revo LGX 24 V i pojedynczą dyszą

E3D Revo LGX Extruder 24 V – wymiana dyszy bez narzędzi

Revo LGX łączy hotend Revo-Micro firmy E3D z ekstruderem LGX firmy Bondtech w kompletny zespół wytłaczający do drukarek 24 V. Zestaw z pojedynczą dyszą jest przeznaczony dla użytkowników, którzy chcą szybko wymieniać dysze i niezawodnie podawać filament – od sztywnych standardowych materiałów po filamenty elastyczne i ścierne. Hotend montuje się za pomocą gwintu M12 × 1,5; system obsługuje konfiguracje Bowden i Direct Drive.

Najważniejsze zalety:

• RapidChange Revo: Dysza i heatbreak są fabrycznie wykonane jako szczelny zespół i można je wymieniać ręcznie w temperaturze pokojowej – bez dokręcania na gorąco i bez wycieków w miejscu połączenia.
• Do 300 °C: Zakres temperatur obejmuje nie tylko PLA i PETG, lecz także materiały wymagające wyższej temperatury obróbki (maksymalna temperatura podana przez producenta).
• Hartowane koła napędowe: Napęd LGX jest przeznaczony do filamentów ściernych, sztywnych, półelastycznych, elastycznych i miękkich, co umożliwia zmianę materiału bez przebudowy.
• Dwa rodzaje konfiguracji: System można stosować zarówno w konfiguracji Bowden, jak i Direct Drive, więc nie jest przeznaczony wyłącznie do jednego typu drukarki.
• Zdefiniowane e-stepsy: 400 przy 16 mikrokrokach lub 800 przy 32 mikrokrokach – ustawienie firmware’u jest dzięki temu określone bez konieczności przeprowadzania własnej kalibracji.

PTC-HeaterCore zamiast klasycznej grzałki

Revo HeaterCore działa z dodatnim współczynnikiem temperaturowym: pobór mocy spada wraz ze wzrostem temperatury elementu. E3D podaje, że rdzeń nagrzewa się w ciągu kilku sekund, a w przypadku Thermal Runaway zmniejsza się prawdopodobieństwo jego przepalenia.

Wymiary montażowe ekstrudera LGX

Ekstruder wykorzystuje otwory montażowe M3 o głębokości 5 mm po bokach i 12 mm od spodu; punkty montażowe znajdują się z przodu na dole (2), po lewej i prawej stronie (po 2) oraz z przodu i z tyłu (po 4). Maksymalny moment dokręcania śrub ekstrudera wynosi 0,3 Nm.

Najczęściej zadawane pytania (FAQ)

Czy po wymianie dyszy trzeba coś ponownie wyregulować?

Tak, podczas wymiany dyszy Revo może zmienić się offset Z, dlatego należy go później sprawdzić i w razie potrzeby wyregulować.

Jak podłączyć wentylator Revo Micro?

Wentylator musi być zasilany przez regulator 5 V – chyba że zostanie podłączony bezpośrednio do styku 5 V na płycie głównej. Przed modyfikacją należy sprawdzić to na używanej płycie.

Jakie filamenty można przetwarzać za pomocą napędu LGX?

Producent wymienia materiały ścierne, sztywne, półelastyczne, elastyczne i miękkie. Hartowane koła napędowe są przystosowane do pracy z tak zróżnicowanymi materiałami.

Czy hotend pasuje do mojej drukarki?

Mocowanie odbywa się za pomocą gwintu M12 × 1,5. Przed zakupem sprawdź, czy uchwyt obsługuje ten gwint i czy drukarka pracuje z napięciem 24 V.
