Revopoint Metrohub

Revopoint Metrohub – zautomatyzowane skanowanie 3D, przemysłowa precyzja

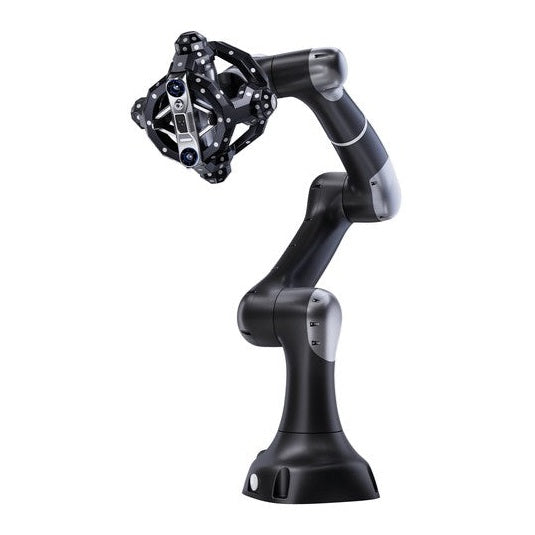

Revopoint Metrohub to kompletny, zautomatyzowany system skanowania 3D, który łączy wysokoprecyzyjny skaner 3D Trackit Optical Tracking z sześcioosiowym robotem współpracującym Vbot 9. Został opracowany z myślą o przemysłowej kontroli jakości, inżynierii odwrotnej i produkcji seryjnej. System eliminuje wyzwania związane z ręczną obsługą i zapewnia wysoce dokładne, powtarzalne wyniki pomiarów.

Najważniejsze zalety:

• Kompletny system: Zautomatyzowane skanowanie 3D i pomiary przy minimalnej obsłudze ręcznej, zapewniające efektywny przebieg pracy.
• Wysoka precyzja: Dokładność objętościowa do 0.025 mm + 0.04 mm × L (m) zapewnia wiarygodne wyniki pomiarów.
• Automatyzacja robotyczna: Sześcioosiowy cobot Vbot 9 o promieniu roboczym 919 mm umożliwia precyzyjne i powtarzalne ruchy skanujące.
• Szybkie pozyskiwanie danych: Rejestruje do 1.500.000 punktów na sekundę, tworząc szczegółowe chmury punktów i umożliwiając szybką analizę.
• Intuicyjne programowanie: Łatwe programowanie robota dzięki funkcjom Drag-to-Teach, CAD-to-Path i Vision-to-Path, bez tradycyjnego kodowania.

Optyczne śledzenie bez markerów

Skaner 3D Trackit Optical Tracking rejestruje do 1.500.000 punktów na sekundę za pomocą 30 niebieskich linii laserowych w kształcie krzyża oraz pojedynczej niebieskiej linii laserowej. Technologia ta umożliwia precyzyjne skanowanie bez konieczności umieszczania markerów bezpośrednio na obrabianym przedmiocie, skracając czas przygotowania.

Elastyczny sześcioosiowy cobot Vbot 9

Współpracujące ramię robota Vbot 9 oferuje promień roboczy 919 mm, maksymalny udźwig 5 kg oraz dokładność powtarzania ±0.03 mm. Zintegrowane sześcioosiowe czujniki siły monitorują obciążenie i ruch w czasie rzeczywistym, zapewniając bezpieczną pracę.

Najczęściej zadawane pytania (FAQ)

Jakie oprogramowanie służy do analizy i dalszego przetwarzania danych ze skanowania?

System Metrohub jest w pełni zintegrowany z ekosystemem oprogramowania Revopoint. Za pomocą Revo Measure użytkownicy mogą wykonywać zaawansowane inspekcje i pomiary, natomiast Revo Design służy do inżynierii odwrotnej i tworzenia modeli cyfrowych.

Czy system Metrohub nadaje się do pracy w pobliżu ludzi?

Tak, Vbot 9 został zaprojektowany jako robot współpracujący (cobot). Jego zintegrowane sześcioosiowe czujniki siły umożliwiają szybką reakcję na nieoczekiwany kontakt, co wspiera bezpieczną pracę w pobliżu pracowników, pod warunkiem że instalacja spełnia obowiązujące wymagania bezpieczeństwa.
