Revopoint Trackit SR

Revopoint Trackit SR – dokładne pomiary bez markerów

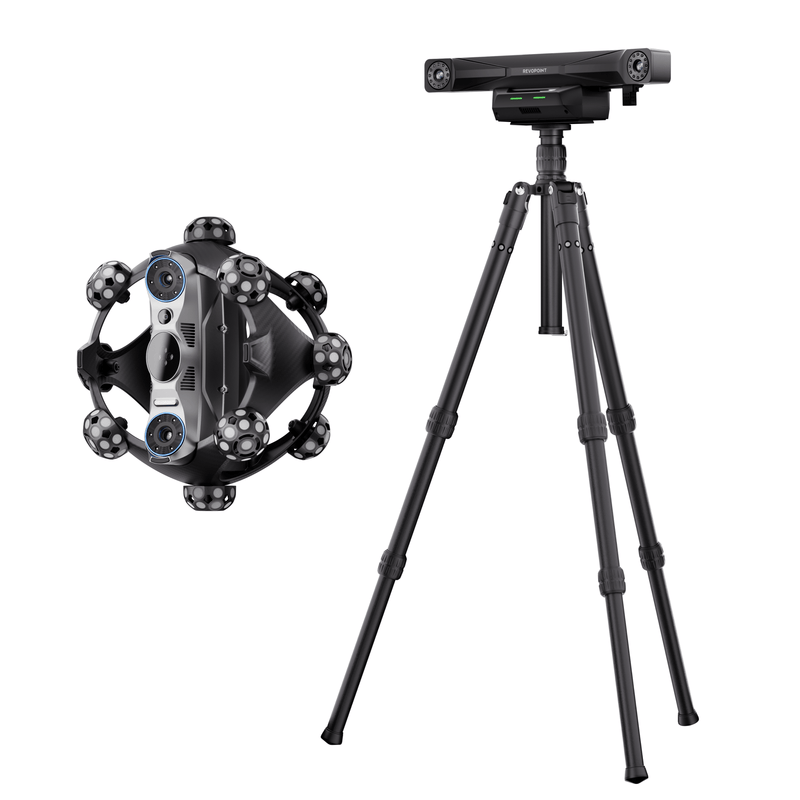

Trackit SR to bezprzewodowy optyczny system skanowania 3D przeznaczony do obiektów o wymiarach od 10 mm do 4 m. Optyczny system śledzenia stale monitoruje położenie skanera ręcznego, dzięki czemu nie trzeba umieszczać markerów bezpośrednio na elemencie. System jest przeznaczony do kontroli jakości, inżynierii odwrotnej, rozwoju produktów oraz kontroli wymiarów w środowisku przemysłowym.

Najważniejsze zalety:

• Praca bez markerów: Optyczne śledzenie określa położenie skanera – nie trzeba przyklejać punktów do delikatnych ani lakierowanych powierzchni.
• Trzy tryby laserowe: Fine, Far i Deep Hole umożliwiają rejestrowanie drobnych szczegółów, dużych powierzchni oraz głębokich otworów za pomocą jednego urządzenia.
• Bezprzewodowy proces pracy: Skaner i tracker komunikują się przez Wi-Fi 6 – to praktyczne rozwiązanie podczas pracy na produkcji i bezpośrednio u klienta.
• Wytrzymała obudowa: Rama z włókna węglowego i obudowa z poliwęglanu zostały zaprojektowane z myślą o codziennym użytkowaniu w warsztacie.
• Bezpośrednia integracja z CAD: Eksport do formatów PLY, OBJ, STL, ASC, 3MF, GLTF i FBX bez konwersji pośredniej.

Dokładność i szybkość rejestracji

Revopoint podaje dokładność pojedynczego ujęcia do 0,02 mm, dokładność objętościową 0,02 mm + 0,04 mm/m oraz szybkość do 2 000 000 punktów na sekundę. Odległość robocza wynosi 800–2500 mm, a objętość optycznego śledzenia sięga 3 m³.

Standard Edition czy CMM Edition

Obie wersje korzystają z tej samej platformy skanowania; wersja CMM Edition dodatkowo umożliwia pomiary dotykowe za pomocą sondy pomiarowej. Pozwala to kontrolować również geometrie, w przypadku których optyczna rejestracja napotyka ograniczenia.

Często zadawane pytania (FAQ)

Czy muszę przyklejać markery do mierzonego elementu?

Nie. Optyczny system śledzenia stale monitoruje położenie skanera, dzięki czemu markery umieszczane bezpośrednio na obiekcie nie są potrzebne.

Do czego służy poszczególny tryb laserowy?

Tryb Fine wykorzystuje 30 niebieskich krzyżujących się linii laserowych, zapewniając maksymalną szczegółowość. Tryb Far korzysta z 17 równoległych linii, umożliwiając szybkie skanowanie dużych obiektów. Tryb Deep Hole wykorzystuje pojedynczą linię do skanowania głębokich zagłębień i trudno dostępnych obszarów.

Czym CMM Edition różni się od Standard Edition?

Standard Edition jest przeznaczona do skanowania optycznego, digitalizacji i inżynierii odwrotnej. CMM Edition dodatkowo umożliwia pomiary dotykowe za pomocą sondy stykowej, przeznaczone do kontroli wymiarów geometrii, w przypadku których skanowanie optyczne napotyka ograniczenia.

Czy dane można zaimportować do mojego oprogramowania CAD?

Skany można eksportować do formatów PLY, OBJ, STL, ASC, 3MF, GLTF i FBX – są to popularne formaty obsługiwane przez oprogramowanie CAD, metrologiczne i do inżynierii odwrotnej.
