SHINING 3D EinScan Trak – Digitalizacja dużych obiektów bez markerów

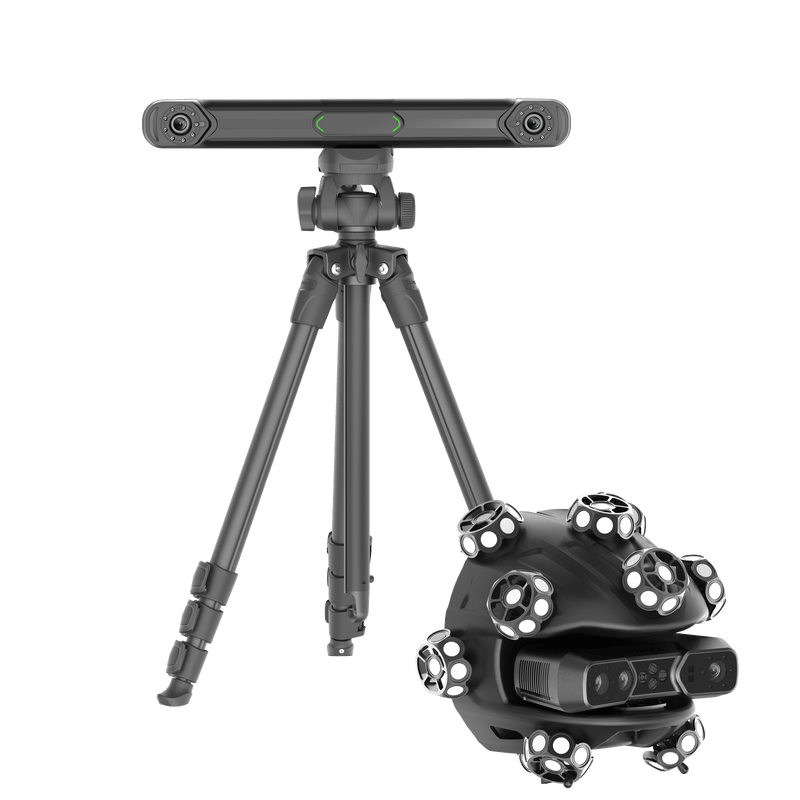

EinScan Trak to bezprzewodowy system skanowania 3D z bezmarkerowym śledzeniem oraz odłączanym skanerem ręcznym. Jest przeznaczony dla profesjonalnych użytkowników z branży motoryzacyjnej, inżynierii odwrotnej, rozwoju produktów, przebudowy pojazdów, renowacji i wzornictwa przemysłowego. System eliminuje typowy kompromis między skanowaniem dużych powierzchni a rejestracją szczegółów, ponieważ oba tryby pracy można łączyć w ramach jednego projektu.

Najważniejsze zalety:

• Praca bez markerów: Zintegrowane z kulistym modułem skanera retrorefleksyjne znaczniki przejmują funkcję śledzenia, dzięki czemu nie trzeba przyklejać markerów do gładkich, dużych powierzchni.
• Dwa tryby, jeden projekt: Tryb śledzenia do nadwozi i dużych elementów oraz tryb skanera ręcznego do detali i trudno dostępnych miejsc – dane z obu trybów można łączyć.
• Trzy tryby laserowe: 19+19 krzyżujących się linii do powierzchni, 7 równoległych linii do drobnych detali i krawędzi oraz pojedyncza linia do głębokich otworów i zagłębień.
• Także poza warsztatem: Praca w świetle otoczenia do 110 000 luksów oraz skanowanie czarnych i refleksyjnych powierzchni (według danych producenta).
• Skanowanie bez przerw: W zestawie znajdują się cztery akumulatory, które można wymieniać podczas pracy – tracker działa do 5,5 godziny, a skaner ręczny do 3,5 godziny.

15 m³ obszaru śledzenia i praca przez WLAN

W trybie śledzenia dostępny jest obszar o objętości 15 m³ przy odległości roboczej 800–4 000 mm. Tracker można przestawiać podczas skanowania, aby rozszerzyć obszar pracy. Połączenie odbywa się bezprzewodowo przez Wi-Fi 6 lub alternatywnie za pośrednictwem sieci LAN.

Rozdzielczość, szybkość i tekstura

SHINING 3D podaje szybkość rejestracji do 2 630 000 punktów na sekundę przy rozdzielczości od 0,05 do 10 mm, przy czym w jednym projekcie można łączyć różne rozdzielczości. Zintegrowana kamera tekstur 5 MP dodatkowo rejestruje kolor i szczegóły materiału, na przykład na potrzeby dokumentacji dóbr kultury, badań lub treści AR/VR.

Często zadawane pytania (FAQ)

Czy naprawdę nie potrzebuję już markerów?

W standardowej pracy nie: tracker śledzi pozycję skanera za pomocą wbudowanych znaczników. W zastosowaniach wymagających najwyższej dokładności producent nadal zaleca używanie markerów globalnych.

Jakie oprogramowanie jest zawarte w zestawie?

Do skanowania służy EXScan Trak, który obsługuje między innymi łączenie różnych trybów skanowania i rozdzielczości, a także edycję oraz podgląd na żywo podczas skanowania. Dodatkowo bez dopłaty zawarta jest roczna licencja EXMeasure; karta licencyjna znajduje się w opakowaniu.

Do czego służy EXMeasure?

EXMeasure służy do analizy wymiarów i weryfikacji danych skanowania – oferuje elastyczne wyrównywanie, kontrolę GD&T, porównanie z mapą kolorów, raportowanie wizualne oraz automatyczne wyodrębnianie cech geometrycznych.

Czy skanera ręcznego można używać niezależnie?

Tak, skaner ręczny jest odłączany i może być używany samodzielnie. Dzięki temu, zależnie od obszaru obiektu, można przełączać się między trybem śledzenia a trybem skanera ręcznego.
