Przewód Dupont Bondtech

Przewód Dupont Bondtech – oryginalny przewód silnikowy do ekstruderów Bondtech

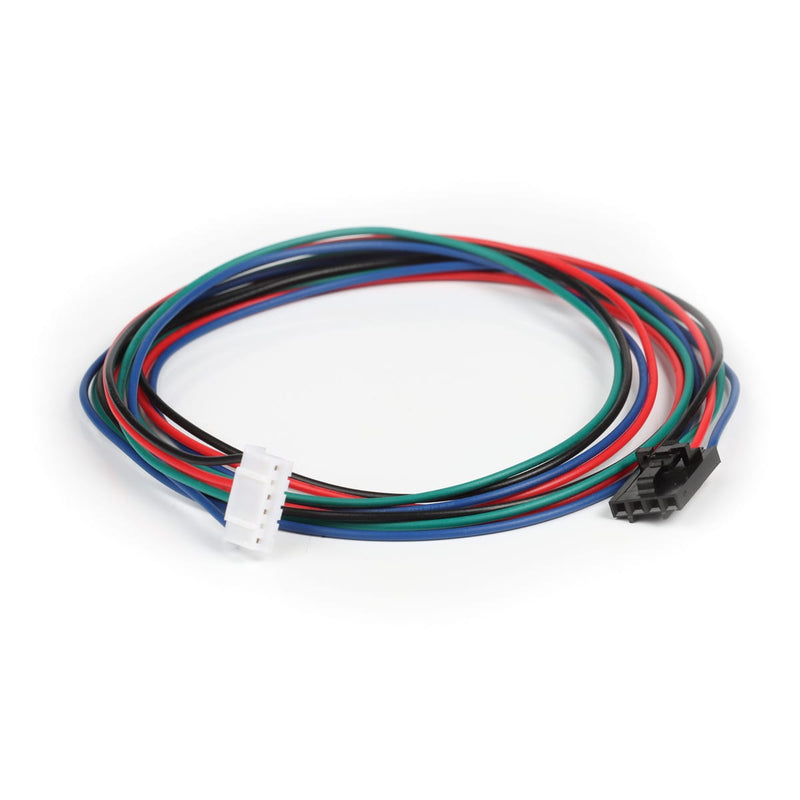

Przewód Dupont Bondtech to oryginalny przewód przyłączeniowy między kontrolerem a silnikiem ekstrudera. Łączy 4-pinową wtyczkę Dupont z blokadą po stronie kontrolera z 6-pinową wtyczką JST-XH6 po stronie silnika. Jest przeznaczony dla użytkowników, którzy chcą wymienić uszkodzony lub zbyt krótki przewód silnikowy w swoim ekstruderze Bondtech.

Najważniejsze zalety:

• Długość 700 mm: Wystarczający zapas, aby poprowadzić przewód od płyty głównej wzdłuż ramy aż do silnika ekstrudera.
• Wtyczka z blokadą: 4-pinowe złącze Dupont zatrzaskuje się i pozostaje podłączone nawet podczas ruchu głowicy drukującej.
• Określone przyporządkowanie pinów: Fabrycznie okablowany odpowiednio do silnika 40-mm Geared Nema17 – nie trzeba samodzielnie sprawdzać przyporządkowania pinów.
• Oryginalna część Bondtech: Dokładnie dopasowana do ekstruderów Bondtech i obsługiwanych drukarek, zamiast uniwersalnego przewodu wymagającego samodzielnych przeróbek.

Połączenie wtyczek i prowadzenie przewodu

Po stronie kontrolera znajduje się 4-pinowa wtyczka Dupont z blokadą, a po stronie silnika 6-pinowe złącze JST-XH6. Przy całkowitej długości 700 mm i masie wynoszącej zaledwie około 5 g przewód praktycznie nie obciąża nawet ruchomych osi.

Przyporządkowanie pinów dla silnika Nema17 i Pancake

Standardowo przewody są podłączone według schematu PIN 1→1, 2→4, 3→3 i 4→6 dla silnika 40-mm Geared Nema17. W przypadku silnika 25-mm Pancake zamień miejscami dwa środkowe przewody, tak aby połączenia były następujące: 2→3 i 3→4. Bondtech wskazuje jako cel tego okablowania zapewnienie stabilnej transmisji sygnału.

Często zadawane pytania (FAQ)

Czy przewód pasuje do mojego silnika bez modyfikacji?

Tak, w przypadku silnika 40-mm Geared Nema17 – do tego modelu jest fabrycznie okablowany. W przypadku silnika 25-mm Pancake należy zamienić miejscami dwa środkowe przewody. W każdym przypadku sprawdź przyporządkowanie pinów zgodnie ze schematem dla swojego zastosowania.

Jakie wtyczki ma przewód i jaka jest jego długość?

Długość 700 mm (70 cm), po stronie kontrolera 4-pinowa wtyczka Dupont z blokadą, a po stronie silnika 6-pinowa wtyczka JST-XH6.

Czy mogę samodzielnie wymienić przewód?

Tak, przewód jest podłączany za pomocą wtyczek i można go wymienić bez lutowania. Przed rozpoczęciem odłącz drukarkę od zasilania, a po instalacji sprawdź kierunek obrotów silnika ekstrudera.
