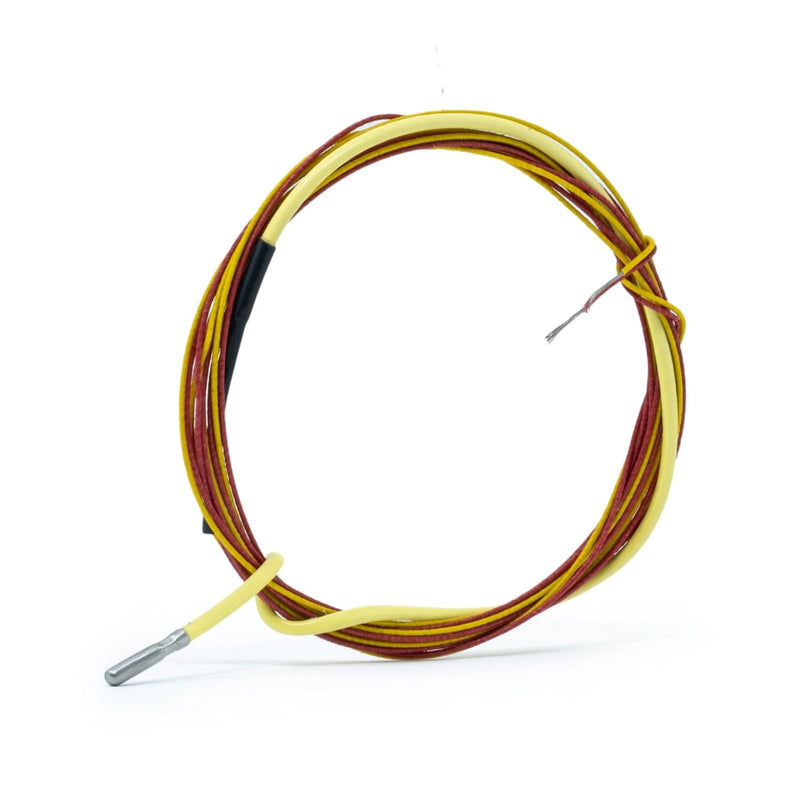

Termopara Bondtech – typ K

Termopara Bondtech – typ K – precyzyjny pomiar temperatury w hotendzie

Termopara Bondtech typu K to czujnik temperatury przeznaczony do montażu w zespole bloku grzejnego drukarek 3D. Jest przeznaczona dla użytkowników pracujących z filamentami wysokotemperaturowymi lub w ogrzewanych komorach roboczych, którzy potrzebują wiarygodnych pomiarów. Wkład termopary zastępuje istniejący czujnik lub uzupełnia układ czujników w hotendach wyposażonych w odpowiedni otwór montażowy.

Najważniejsze zalety:

• Zasada działania typu K: Pomiar za pomocą dwóch metalowych przewodów (efekt Seebecka) zapewnia stabilne wartości również w wyższym zakresie temperatur.
• Przystosowanie do wysokich temperatur: Producent podaje zakres pomiarowy do 400 °C, dzięki czemu termopara nadaje się również do filamentów wymagających temperatur wyższych niż klasyczne PLA/PETG.
• Przewody przyłączeniowe o długości 2 m: Wystarczająca długość umożliwia poprowadzenie czujnika do płyty głównej lub płytki wzmacniacza bez konieczności przedłużania przewodów.
• Kompaktowa konstrukcja: Długość 15 mm i średnica 3 mm pasują do typowych mocowań czujników w blokach grzejnych.
• Stabilne mocowanie: Dołączony trzpień ustalający unieruchamia wkład w bloku grzejnym i zapobiega jego przesuwaniu się podczas pracy.

Zakres pomiarowy do 400 °C

Podany zakres do 400 °C obejmuje również tworzywa techniczne oraz zamknięte, ogrzewane komory druku, w których standardowe termistory osiągają swoje granice.

Montaż i okablowanie

Wkład ma 15 mm długości i 3 mm średnicy, a nieizolowane przewody mają 2 m długości i są przygotowywane odpowiednio do danego zastosowania. Całkowita masa wynosi około 19 g.

Często zadawane pytania (FAQ)

Czy mogę podłączyć termoparę bezpośrednio do płyty głównej?

Nie. Do konwersji sygnału i prawidłowego wyświetlania temperatury potrzebna jest płytka wzmacniacza. Nie wchodzi ona w zakres dostawy i należy zapewnić ją osobno.

Czy czujnik pasuje do mojego hotendu?

Wkład ma 3 mm średnicy i 15 mm długości. Przed zakupem sprawdź, czy blok grzejny ma odpowiedni otwór na czujnik. W zestawie znajduje się trzpień ustalający do mocowania.

Dlaczego warto wybrać termoparę typu K zamiast termistora?

Przede wszystkim ze względu na wysokie temperatury: producent podaje zakres pomiarowy do 400 °C, co umożliwia stosowanie termopary z filamentami wysokotemperaturowymi oraz w ogrzewanych komorach roboczych.
