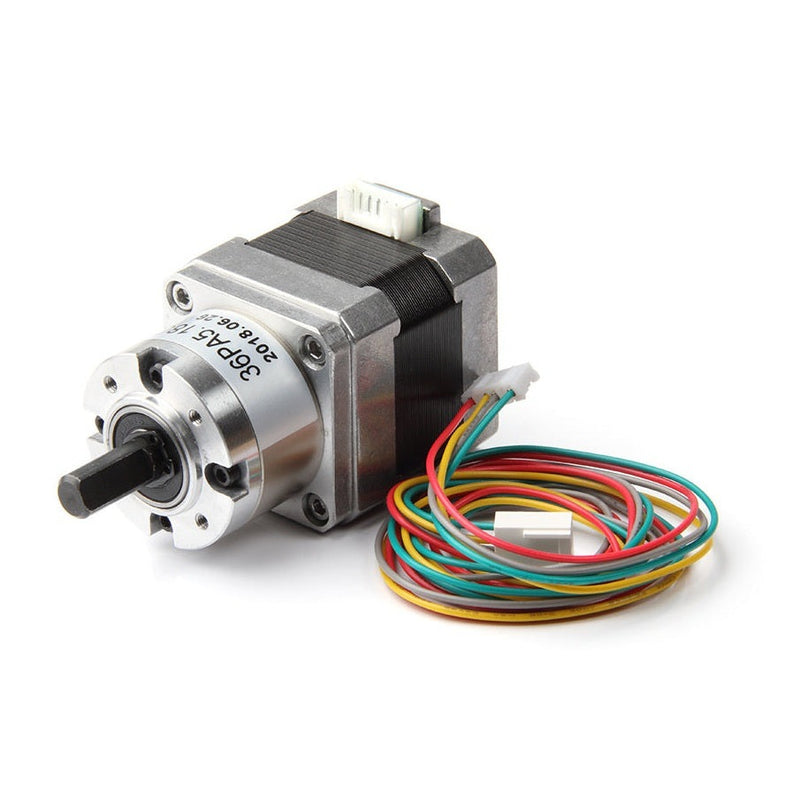

Przekładniowy silnik krokowy Bondtech Nema17 40+28 mm z wałem typu D 20 mm

Bondtech Nema17 z przekładnią – moment obrotowy do wymagających ekstruderów

Bondtech Nema17 to silnik krokowy ze zintegrowaną przekładnią (przełożenie 5,18:1), składający się z korpusu silnika o długości 40 mm i modułu przekładni o długości 28 mm. Jest przeznaczony dla użytkowników, którzy chcą zbudować lub wymienić napęd ekstrudera o wyższym momencie obrotowym – na przykład gdy konfiguracja Direct Drive osiąga swoje granice przy przetwarzaniu materiałów o dużej lepkości lub przy wysokim przepływie.

Najważniejsze zalety:

• Zintegrowana przekładnia: Przełożenie 5,18:1 zwiększa użyteczny moment obrotowy na wale wyjściowym bez konieczności montowania zewnętrznej przekładni.
• Wał typu D o średnicy 8 mm: Spłaszczony wał przenosi moment obrotowy dzięki połączeniu kształtowemu – koła zębate i tuleje napędowe są osadzone bez ryzyka poślizgu.
• Standardowy rozstaw Nema17: Rozstaw otworów 28 mm z 4x M3 odpowiada popularnemu standardowi Nema17, dzięki czemu silnik pasuje do wielu istniejących uchwytów.
• Kąt kroku 1,8°: 200 pełnych kroków na obrót w połączeniu z przełożeniem zapewnia wysoką rozdzielczość na wyjściu.
• Przystosowany do pracy ciągłej: Bondtech deklaruje konstrukcję zaprojektowaną z myślą o długiej żywotności oraz wysokim momencie obrotowym.

Przekładnia i moment obrotowy

Przełożenie 5,18:1 zamienia prędkość obrotową silnika na siłę – dokładnie tego potrzebuje ekstruder podczas podawania filamentu. Maksymalny prąd wejściowy wynosi 1,2 A, co należy uwzględnić podczas konfiguracji sterownika.

Wymiary i montaż

Całkowita długość konstrukcji składa się z silnika o długości 40 mm i modułu przekładni o długości 28 mm. Do tego dochodzi wał typu D o długości 20 mm i średnicy 8,0 mm. Przy masie 406 g silnik jest znacznie cięższy od standardowego Nema17.

Często zadawane pytania (FAQ)

Czy silnik pasuje do każdego uchwytu Nema17?

Rozstaw otworów odpowiada standardowi Nema17: 28 mm i 4x M3. Należy jednak sprawdzić dostępną przestrzeń montażową: ze względu na przekładnię o długości 28 mm silnik jest dłuższy niż zwykły Nema17, a wał wyjściowy ma średnicę 8,0 mm zamiast standardowych 5 mm.

Jak ustawić prąd sterownika?

Producent podaje maksymalny prąd wejściowy wynoszący 1,2 A. Sterownik należy odpowiednio skonfigurować i nie przekraczać tej wartości.

Czy silnik nadaje się do ruchomej głowicy drukującej?

Przy masie 406 g jest ciężki. Na szybko poruszającej się głowicy Direct Drive wyraźnie zwiększa masę ruchomą – w konfiguracjach Bowden lub w przypadku nieruchomo zamontowanych ekstruderów nie stanowi to problemu.
